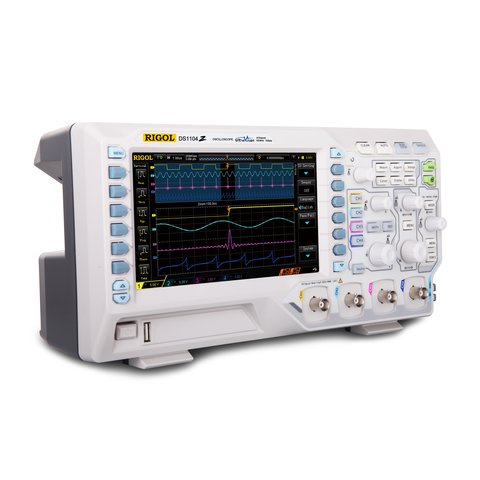

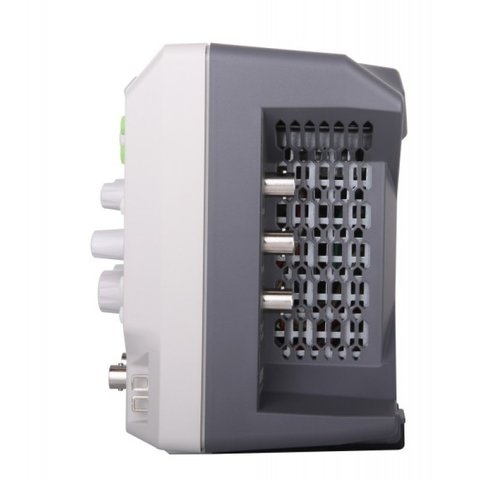

Osciliscopio digital RIGOL DS1074Z-S Plus

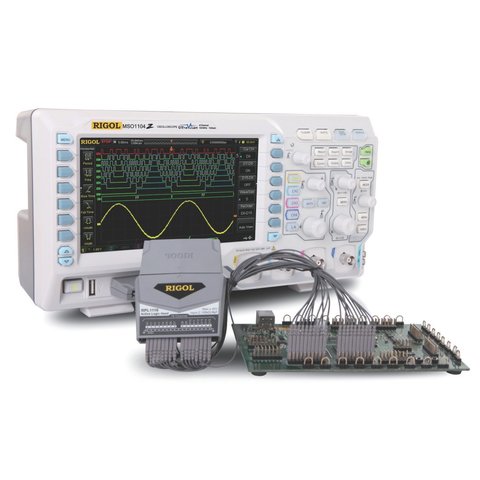

RIGOL DS1074Z-S Plus es un modelo de osciloscopio digital de cuatro canales analógicos con posibilidad de convertirlo en un osciloscopio de señales mixtas con 16 canales digitales, perteneciente a una nueva generación de osciloscopios económicos (70 MHz).Es un osciloscopio digital compacto y liviano, que garantiza exactitud excepcional de mediciones y visualización de oscilogramas. RIGOL DS1074Z-S Plus permite captar hasta 30 000 oscilogramas por segundo y posee un generador de señales de 2 canales de 25 MHz integrado.
Osciloscopio digital RIGOL DS1074Z-S Plus es idóneo para realizar las pruebas industriales, mantenimiento de equipos en función, chequeo de circuitos electrónicos, investigaciones y tareas educativas.
Features
- Anchura de banda: 70 MHz.
- Canales: 4 analógicos + 16 digitales.
- Frecuencia de muestreo en tiempo real: 1 GSa/s.
- Memoria: 12 Mpts.
- Generador de señales de 2 canales de 25 MHz integrado.
- Tecnología innovadora UltraVision.
- Capacidad de captar hasta 30,000 oscilogramas/s.
- Bajo nivel de ruidos, rango dinámico: 1mV/div to 10V/div
- Pantalla LCD a color de 7".

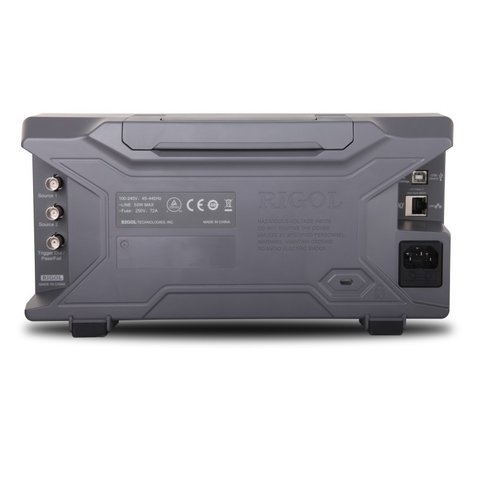

- Interfaces estándares: LAN, USB host and device, AUX, USB-GPIB (opt.)
- Diseño compacto y liviano.
Datos técnicos
| Anchura de banda | 70 MHz |
| Canales analógicos | 4 |
| Canales digitales | 16 (opción MSO upgrade) |
| Frecuencia de muestreo en tiempo real | 1 GSa/s (un canal), 500 MSa/s (dos canales), 250 MSa/s (todos canales) |
| Memoria | 12 Mpts, 24 Mpts (opt.) |
| Captura de oscilogramas | 30,000 oscilogramas/s (Max. ) |
| Rango de sensibilidad vertical | 1 mV/div - 10 V/div |
| Rango de desplazamiento | 1 mV/div to 499 mV/div: ± 2 V 500 mV/div to 10 V/div: ± 100 V |
| Resolución vertical | 8 bit |
| Funciones matemáticas | suma, resta, multiplicación, división, FFT, operaciones editables |
| Voltaje de salida | ~ 3 V, pico-pico |
| Frecuencia | 1 kHz |
| Datos generales | |
|---|---|
| Potencia | 50 W (max.) |
| Alimentación | 100-240 V, 45-440 Hz |
| Rango de temperaturas | Funcionamiento: 0°C to +50°C Almacenamiento: -20°C to +70°C |
| Método de refrigeración | Ventilador |
| Pantalla | LCD a color de 7" (800×480) |
| Peso | 3.8 kg (± 0.5 kg) |
| Dimensiones | 313.1 × 160.8 × 122.4 mm |
Ficha de datos
Descargar ficha de datos RIGOL DS1074Z-S Plus.
Manual de usuario
Descargar manual de usuario para RIGOL DS1074Z-S Plus .
Video

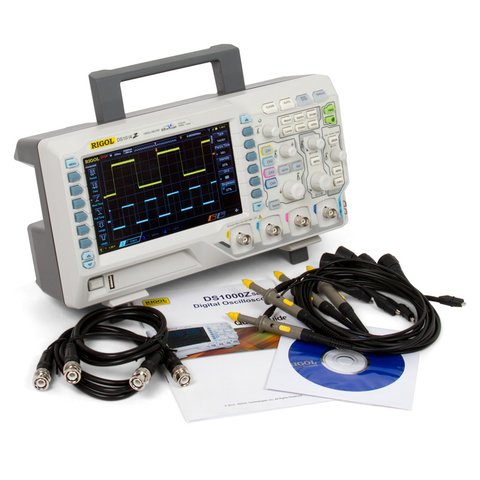

Contenido del paquete
- Osciloscopio digital RIGOL DS1074Z-S Plus — 1 ud.
- Sondas pasivas — 4 uds.
- Cable de red — 1 ud.
- Cable de datos USB — 1 ud.
Diagonal de pantalla osciloscopio digital:
- 7.0" pantalla TFT
Cantidad de canales osciloscopio digital:
- De 4 canales
- Con analizador lógico de 16 canales
Tipo osciloscopio digital:
- De mesa
- De señales mixtas
- Con generador incorporado
Frecuencia de muestreo osciloscopio digital:
- 1 GS/s
Banda de frecuencias osciloscopio digital:
- 70 MHz
Capacidad de memoria osciloscopio digital:
- 12 MB
