Estación de soldadura infrarroja Quick EA-H15
Quick EA-H15 es una estación de reparación y soldadura de alta potencia, diseñada para soldar y desoldar diferentes componentes electrónicos.
Representa una versión perfeccionada del modelo QUICK BGA2015 e incluye la estación de soldadura infrarroja QUICK IR EA-H15, sistema de montaje de alta precisión por láser QUICK PL EA-H15 y cámara de visualización QUICK RPC EA-H15.
Particularidades
- Diseñada para soldar y reparar los componentes CBGA, CCGA, CSP, QFN, MLF, PGA y otros

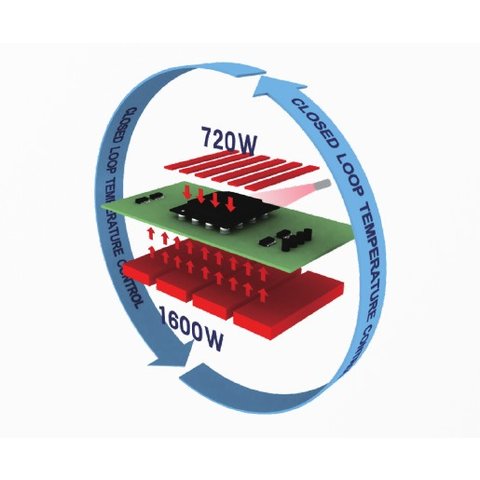

- Sensor infrarrojo detecta la temperatura de la superficie de BGA y en un ciclo cerrado realiza control de retroalimentación y distribución uniforme del calor
- Dispositivo de centrado de circuitos de serie PL con lente bicromático permite ubicar la bola de soldadura sobre la superficie de microchip con mucha precisión
- Máquina se conecta con el ordenador mediante la interfaz IRSoft que permite registrar y analizar el proceso y crear el perfil térmico correspondiente
- Sistema de control de parámetros del proceso programable con memoria para 10 perfiles térmicos protegidos con contraseña
- Dimensiones de pre-calentador permiten trabajar con placas de gran tamaño. Superficie de la placa se calienta de manera uniforme, evitando su pandeo
- Controlada por microprocesador. Calentadores con baja inercia calorífica aseguran estabilidad térmica del proceso
- Puntero láser alumbra el centro del área de trabjo
- Pinza de succión para levantar componentes integrada (capacidad máxima 0.05 MPa)
- Iluminación LED de color azul con brillo ajustable en la parte superior de la máquina
- Iluminación LED de color amarillo con brillo ajustable en la parte inferior de la máquina
- Juego incluye un soporte multiuso diseñado para fijar las placas pequeñas y de forma irregular
- Pantalla (opcional)
- Ventiladores en la parte superior e inferior de la máquina
Datos técnicos
| Potencia total | 2400 W (max.) |
| Potencia de calentador superior | 720 W (120 W×6, tubos de calentamiento IR, longitud de onda: 2~8 µm) |
| Potencia de pre-calentador | 1600 W (400 W×4, calentador cerámico) – estándar 2000 W (500 W×4, tubos cerámicos de calentamiento IR) – opcional |
| Calentador superior ajustable | 20 ~ 60 mm (alineamiento por ejes X, Y) |
| Dimensiones de pre-calentador | 260×260 mm |
| Tamaño máximo de placas | 400×400 mm |
| Tamaño máximo de componentes SMD | 60×60 mm |
| Sensor térmico | Infrarrojo, 0…300°C |
| Cámara de | Aumento: 220x (22x óptico + 10x digital), resolución horizontal: 480 líneas de TV, formato PAL, alimentación 12 V/300 mA |
| Camera de visualización RPC | Aumento: 220x (22x óptico + 10x digitall), resolución horizontal: 480 líneas de TV, formato PAL |
| Dimensiones | 850×720×730 mm |
| Peso | ~ 75 kg |
Video
Manual de usuario
Descargar Manual de usuario para Quick EA-H15 (en inglés).
Compatibilidad
- Módulo principal Quick BGA EA-H15 — 1 ud.
- Cuadro de mandos
- Cámara IR RPC
- Cable de video
- Cable USB
- Tarjeta para grabar video
- Juego de herramientas BGA
- Manual de usuario
¡Nota importante! Paquete no incluye pantalla que puede ser encargada por aparte (opcional).
Tamaño del calentador inferior sistemas de soldadura:
- 260 x 260 mm
Potencia total sistemas de soldadura:
- 2800 W
Tipo de control sistemas de soldadura:
- Microcontroller / PC synchronization
Tipo de calentador superior sistemas de soldadura:
- Cerámico
Tipo de calentador inferior sistemas de soldadura:
- Cerámico
Potencia de calentador superior sistemas de soldadura:
- 720 W
