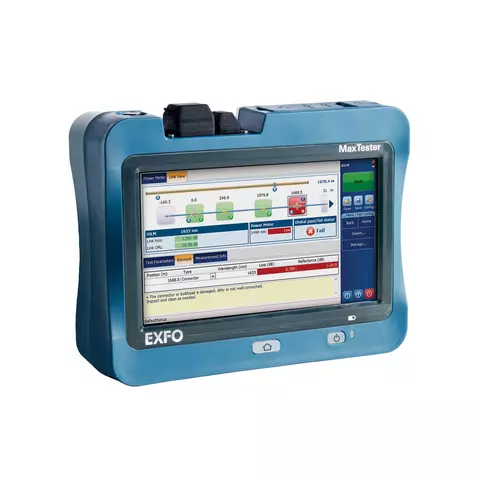

Reflectómetro óptico EXFO MAX-730C-SM1-OTDR-EA
EXFO MAX-730C-SM1-OTDR-EA es un reflectómetro óptico portátil (OTDR) diseñado en forma de una tableta, equipado con pantalla táctil de 7 pulgadas, batería con capacidad suficiente para 12 horas de trabajo y carcasa resistente para trabajar en las condiciones del campo. Permite detectar fallas, medir longitud de una línea óptica, atenuación general, pérdidas en los puntos de fusión, conectores y empalmes mecánicos, pérdidas por reflexión y de retorno. Función de ajuste de valores de umbral permite evaluar rápidamente estado general de red y sus componentes.
El aparato posee una interfaz gráfica intuitiva basada en íconos, que se carga instantáneamente, función de búsqueda automática de macroflexiones, modos de mediciones automáticas y mediciones en tiempo real.
Particularidades
- Equipo compacto y liviano, diseñado en forma de una tableta;
- Pantalla TFT táctil de 7";
- 12 horas de trabajo autónomo;
- Rango dinámico: 39/38/39 dB;
- Zona muerta de evento: 0.5 m, zona muerta de atenuación: 2.5 m;
- Optimizado para chequear bifurcadores ópticos y analizar características de canales FTTH;
- Carcasa resistente, diseñada para trabajar en las condiciones del campo;
Uso
- Chequeo de redes FTTx PON mediante bifurcadores (hasta 1×128);
- Chequeo de redes de acceso (P2P);
- Chequeo de líneas magistrales (P2P);
- Detección y reparación de fallas en las líneas ópticas.
Especificaciones técnicas
| Longitud de onda | 1310 ± 20 nm / 1550 ± 20 nm | |
| Rango dinámico | 39/38/39 dB | |
| Zona muerta de evento | 0.5 m | |
| Zona muerta de atenuación | 2.5 m | |
| Zona muerta PON | 30 m | |
| Rango de distancias | 0.1 – 400 km | |
| Ancho de impulso | 3 – 20 000 ns | |
| Linealidad | ±0.03 dB | |
| Umbral de pérdidas | 0.01 dB | |
| Resolución de pérdidas | 0.001 dB | |
| Resolución de muestreo | desde 0.04 hasta 10 m | |
| Puntos de muestreo | hasta 256 000 | |
| Incertidumbre de distancia | ±(0.75 + 0.0025 % × distancia + resolución de muestreo) | |
| Tiempo de medición | Definido por el usuario | |
| Precisión de reflectancia | ±2 dB | |
| Frecuencia de muestreo en vivo | 4 Hz | |
| Pantalla | TFT táctil de 7" (178 mm), 800 × 480 | |
| Almacenamiento | Memoria interna de 2 GB (aprox. 20 000 capturas) | |
| Batería | Batería recargable de litio-polímero (12 horas de trabajo autónomo) | |
| Condiciones ambientales | Temperatura de trabajo: desde -10°C hasta 50°C (desde 14°F hasta 122°F) Temperatura de almacenamiento: desde -40°C hasta 70°C (desde -40°F hasta 158°F) |
|
| Interfaces | Puerto USB 2.0 × 2 RJ45 LAN 10/100 Mbit/s |
|
| Alimentación eléctrica | Adaptador AC/DC, entrada 100-240 V AC, 50 – 60 Hz | |
| Dimensiones | 166 mm × 200 mm × 68 mm | |
| Peso | 1.5 kg | |
Manual de usuario
Descargar manual de usuario EXFO MAX-730C-SM1-OTDR-EA (en inglés).
Contenido del paquete
- Reflectómetro óptico (OTDR) EXFO MAX-730C-SM1-OTDR-EA — 1 ud.
- Manual de usuario — 1 ud.
- Adaptador AC/DC — 1 ud.
- Batería recargable — 1 ud.
- Correa de mano — 1 ud.
- Funda — 1 ud.
Diapasón dinámico reflectómetro:
- 38 dB
- 39 dB
Longitud de onda reflectómetro:
- 1310 nm
- 1550 nm
Fibras utilizadas reflectómetro:
- Monomodo
