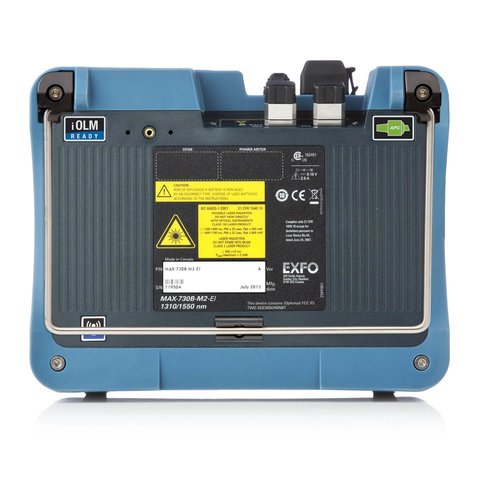

Reflectómetro óptico (OTDR) EXFO FTB-1-730B-M1 con IOLM
EXFO FTB-1-730B-M1 es un reflectómetro óptico (OTDR) de módo único de alto rendimiento, diseñado para trabajar en las condiciones del campo. Permite localizar fallos, probar redes de fibra óptica FTTH y redes pasivas PON con ayuda de divisores ópticos, chequear redes de acceso (P2P) y líneas urbanas (P2P).
El aparado permite satisfacer diferentes necesidades en distintas etapas de tendido y mantenimiento de redes de fibra óptica, examinar detenidamente diferentes elementos de conexión, detectar posibles problemas y localizar fallos en la red, incluyendo cálculo longitud total del canal, pérdida total de conexión, atenuación de señal en la fibra óptica, evaluar las pérdidas de retorno (ORL).
Particularidades
- optimización del proceso de chequeo con ayuda de divisores ópticos (hasta 1×128) durante evaluación integral de redes FTTH;
- puerto para realizar pruebas en tiempo real en el rango 1310/1550 nm, que permite detectar con eficiencia fallos en las redes activas sin interferir la señal;
- soporta altos rangos dinámicos para chequeo integral de redes urbanas;
- aplicación patentada integrada "intelligent Optical Link Mapper (iOLM)", que permite realizar complejas pruebas de trazado en un toque, descartando la necesidad de ajustar, interpretar y analizar gran cantidad de parámetros y visualizar las líneas de fibra óptica en forma de esquemas;
- potente procesador para cálculos rápidos;
- interfaz de usuario amigable;
- pantalla LCD TFT táctil de 7 pulgadas;
- diseño compacto y liviano en forma de tableta;
- diferentes opciones de hardware, incluyendo localizador visual de fallos (VFL), medidor de potencia, puertos USB;
- largo tiempo de funcionamiento autónomo.
Características técnicas
| Longitudes de ondas: | 1310/1550 nm | |
| Rango dinámico: | 39/37 dB | |
| Zonas muertas: | por evento (EDZ): 0,8 m | |
| por atenuación (ADZ): 3,5 m | ||
| Distancia: | 0,1 – 400 km | |
Ancho de impulso: |
5 – 20,000 ns | |
| Linealidad: | ±0,03 dB | |
| Umbral de pérdidas: | 0,01 dB | |
| Resolución de pérdidas: | 0,001 dB | |
| Resolución de muestreo: | 0,04 – 5 m | |
| Número de puntos: | máx. 256 000 | |
| Error de medición de distancia: | ±(0,75 + 0,0025 % × distancia + resolución de muestreo) | |
| Tiempo de medición: | ajustable por el usuario (máx. 60 min.) | |
| Precisión de reflejamiento: | ±2 dB | |
| Actualización en tiempo real: | 3 Hz | |
| Localizador visual de fallos (VFL): | láser, 650 ± 10 nm | |
| Generales | ||
|---|---|---|
| Alimentación: | adaptador AC/DC, entrada 100-240 V AC, 50-60 Hz, entrada DC 9-16 V 15 W mín. | |
| Memoria interna: | 2 Gb (20 000 resultados) | |
| Pantalla: | LCD TFT táctil de 7 pulgadas (178 mm), 800 × 480 | |
| Interfaz: | USB, Ethernet, Wi-Fi, Bluetooth, RJ45 LAN 10/100 Mbit/s | |
| Batería: | Litio-polímero recargable | |
| Tiempo de funcionamiento autónomo: | 12 h | |
| Dimensiones: | 200 mm × 155 mm × 68 mm | |
| Peso: | 1,3 kg | |
| Temperatura de trabajo: | -10°C – 50°C | |
Manual de usuario
Descargar manual de usuario para EXFO MAX-730B-M1 (en inglés).
Contenido del paquete
- Reflectómetro óptico EXFO FTB-1-730B-M1 – 1 ud.
- Funda – 1 ud.
Longitud de onda reflectómetro:
- 1310 nm
- 1550 nm
Fibras utilizadas reflectómetro:
- Monomodo
Diapasón dinámico reflectómetro:
- 39 dB
