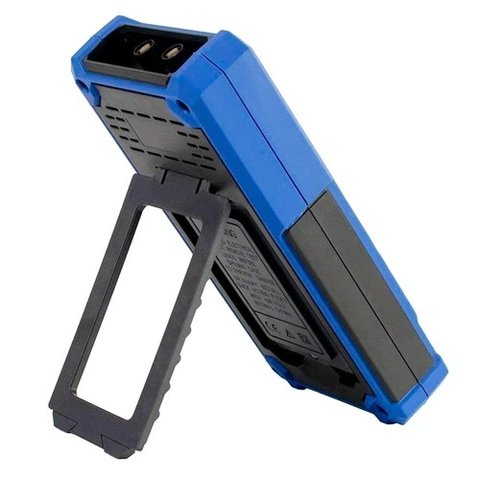

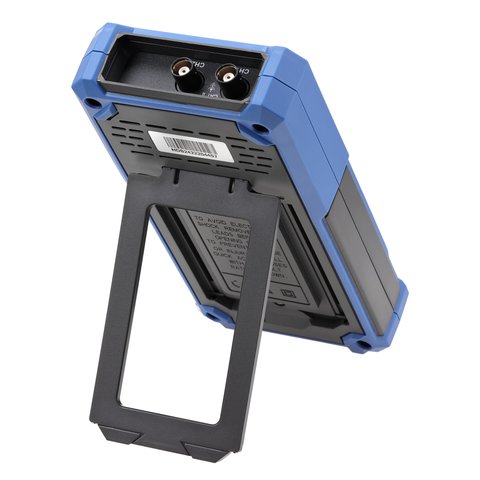

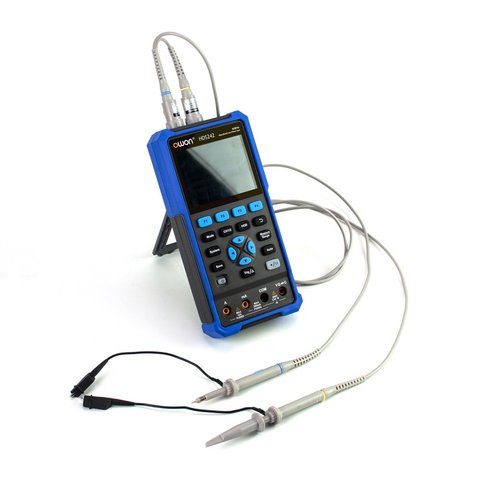

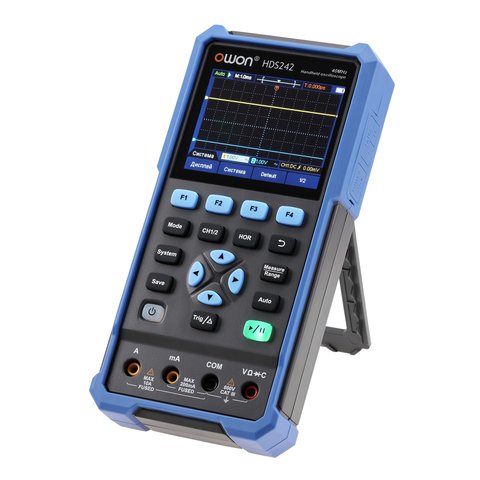

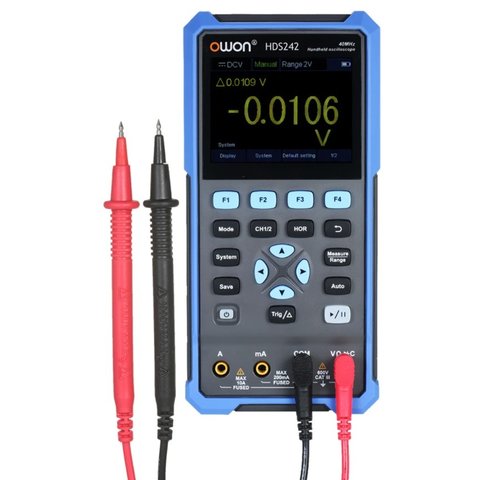

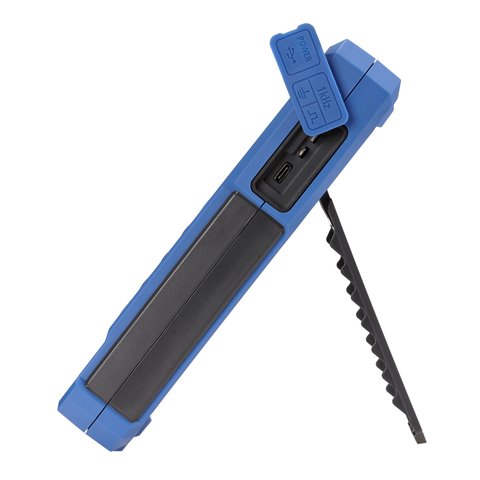

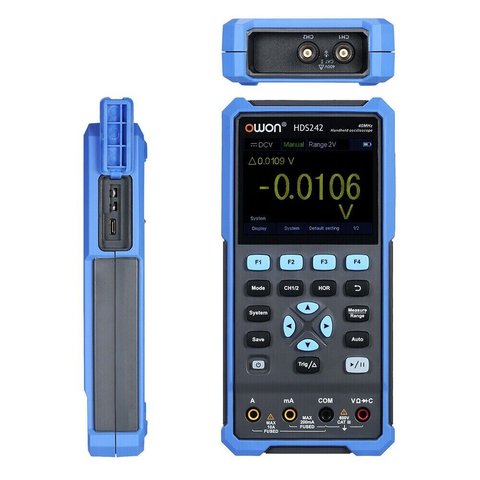

Osciloscopio digital portátil OWON HDS242
OWON HDS242 – es un osciloscopio portátil de doble canal con 40 MHz de ancho de banda, 250 MSa/s de velocidad de muestreo, 8kB de memoria y 3,5" LCD. El aparato lleva incorporado un multímetro de 20000 lecturas que puede utilizarse para medir la tensión, la corriente, la resistencia, la capacitancia, la conductividad y también para probar los diodos. Gracias a su pantalla LCD de alto contraste y alta resolución, el osciloscopio puede utilizarse en exteriores.
Particularidades
- Dos canales.
- Ancho de banda: 40 MHz, frecuencia de muestreo: 250 MSa/s.
- Conjunto 2 en 1: osciloscopio + multímetro.
- Funciones del multímetro: tensión, corriente, resistencia, capacitancia, prueba de diodos y conductividad.
- Pantalla LCD en color de 3,5" de alto contraste y alta resolución.
- La batería recargable 18650 con un consumo de energía de ≤3W proporciona hasta 6 horas de funcionamiento continuo.
- Interfaz USB Tipo-C, soporte de comandos SCPI.
- Función de autocalibración.
Especificaciones técnicas
| Osciloscopio | ||
|---|---|---|
| Canales | 2 | |
| Ancho de banda | 40 MHz | |
| Velocidad de muestreo | 250 MSa/s | |
| Modos de muestreo | muestreo directo, mediciones de pico | |
| Profundidad de memoria | 8 kB | |
| Registro de oscilogramas | 10.000 oscilogramas/seg. | |
| Modos de entrada | DC, AC, GND | |
| Impedancia de entrada | 1 megaohmio ± 2%, en paralelo con 16 pF ± 10 pF | |
| Factor de división | 1X, 10X, 100X, 1000X, 10000X | |
| Tensión máx. de entrada | 400 V (DC+AC, PK-PK, impedancia de entrada de 1 megaohmio; factor de división 10:1 | |
| Limitación de ancho de banda | 20 MHz | |
| Escala horizontal | 5 µs/Div -1000 s/Div(en 1-2-5 pasos | |
| Sensibilidad vertical | 10 mV/Div 10 V/Div | |
| Resolución vertical | 8 bits | |
| Tipos de lanzamiento | Edge | |
| Modos de lanzamiento | Auto, Normal, Simple | |
| Mediciones automáticas | periodo, frecuencia, media, pico a pico, mínimo, máximo | |
| Mediciones del cursor | amplitud, tiempo, dT, dV | |
| Multímetro | ||
| Resolución | 20000 cuentas | |
| Funciones de medición | tensión constante | 0,01 mV - 1000 V (±0.5% + 5) |
| Tensión alterna | 0,01 mV - 750 V (±0.8% + 5) | |
| corriente continua | 10 mkA - 10 A (±0.8% + 2) | |
| corriente alterna | 10 mkA - 10 A (±1% + 5) | |
| resistencia | 0,01 Ohm - 100 MOhm (± 0. 8%+ 3) | |
| capacitancia | 1 pF - 2 mF (±3% + 10) | |
| prueba de diodos | 0-2 V | |
| conductividad | ||
| Resistencia de entrada | 10 MOhm | |
| Tensión máx. de entrada | AC 750 V, DC 1000 V | |
| Corriente máx. de entrada | DC: 10 A; AC: 10 A | |
| Características generales | ||
| Pantalla | LCD 3,5 pulgadas | |
| Interfaz | USB Type-C | |
| Dimensiones | 195 mm × 95 mm × 38 mm | |
| Peso | 505 g | |
Manual del usuario
Descargar guía del usuario de OWON HDS242 (ingl.).

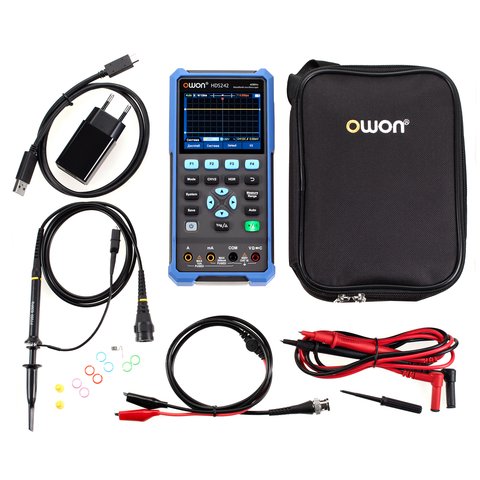

Contenido del paquete
- Osciloscopio digital OWON HDS242 - 1 ud.
- Sondas de prueba para osciloscopio - 1 juego.
- Sondas de prueba para multímetro - 1 juego.
- Cable USB - 1 ud.
- Adaptador — 1 ud.
- Fuente de alimentación - 1 ud.

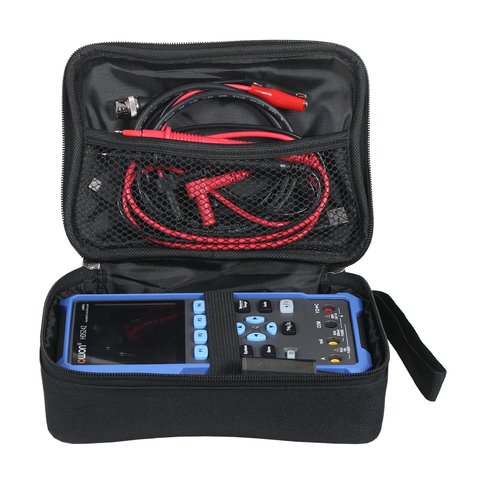

- Bolsa de almacenamiento y transporte - 1 ud.
- Manual de usuario - 1 ud.
