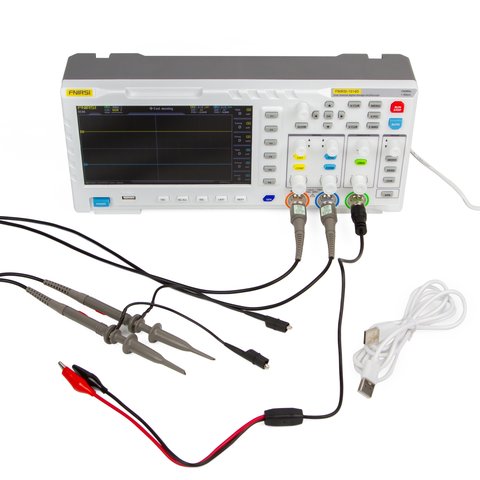

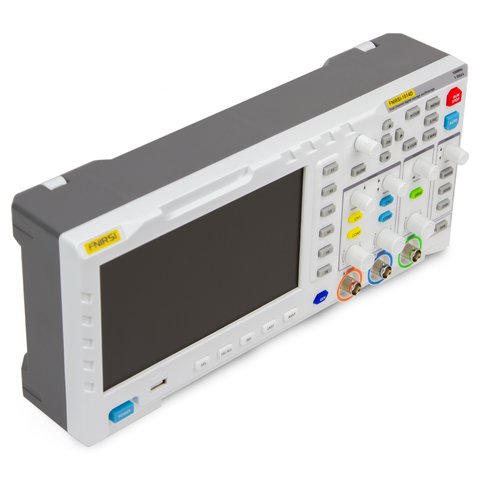

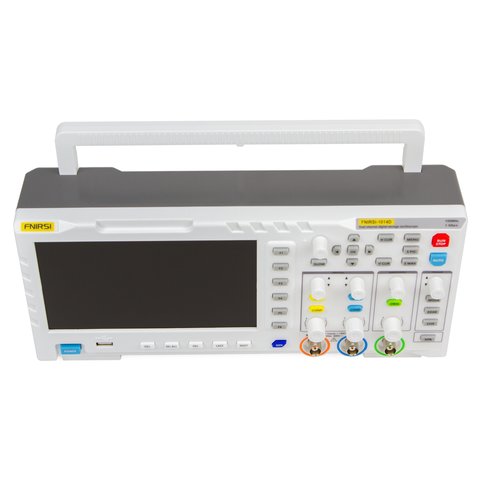

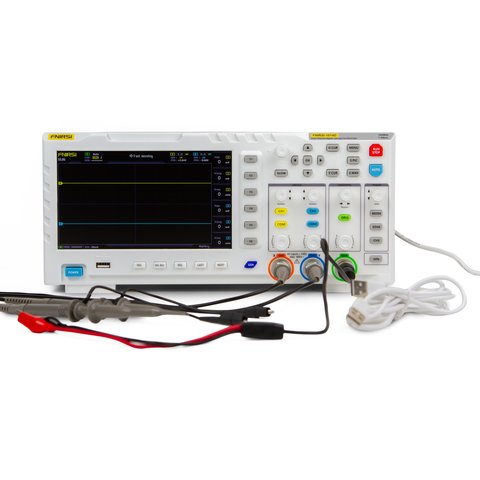

Osciloscopio digital / generador de señales FNIRSI 1014D
FNIRSI 1014D es un osciloscopio digital de dos canales equipado con generador de señales integrado. Ancho de banda 100 MHz, frecuencia de muestreo en tiempo real 1 GSa/s, memoria operativa 240 KB, pantalla TFT táctil de 7" (800x480). Posee varias funciones avanzadas para captar, analizar y grabar resultados de mediciones. Sistema de protección contra sobrevoltaje permite trabajar con voltajes de hasta 400 V. Generador de señales integrado permite generar 14 tipos de señales (resolución de voltaje es 8 bit, voltaje 5 V pico-pico). Osciloscopio FNIRSI 1014D está equipado con entrada USB que permite conectarlo a la computadora.
Particularidades
- Diseño compacto y funcional.
- Pantalla TFT a color de 7" (800 × 480 píxeles).
- Protección contra sobrevoltaje hasta 400 V.
- Posibilidad de almacenar hasta 1000 capturas de pantalla + 1000 formas de señales.
- Función de mediciones automáticas.
- Función Roll.
- Función de figuras de Lissajous.
- Posibilidad de ajustar el brillo de pantalla.
Especificaciones técnicas
| Osciloscopio | |
|---|---|
| Número de canales | 2 |
| Ancho de banda | 100 MHz |
| Frecuencia de muestreo en tiempo real | 1 GS/s |
| Profundidad de memoria | 240 kB |
| Entrada | |
| Acoplamiento de entrada | DC, AC |
| Impedancia de entrada | 1 MΩ |
| Atenuación de sondas | 1 X, 10 X |
| Voltaje de entrada máx. | 40 V (1 X), 400 V (10 X) |
| Sistema horizontal | |
| Escala de base de tiempo | 50 s/div - 10 ns/div |
| Sistema vertical | |
| Escala de base de tiempo | 50 mV/div - 500 V/div |
| Tiempo de crecimiento | < 3 ns |
| Resolución vertical | 8 bit |
| Precisión de voltaje | ± 5% |
| Precisión de frecuencia | ± 0,01% |
| Sistema de disparo | |
| Modo de disparador | Automático, normal, singular |
| Tipo de disparo | borde creciente/decreciente |
| Sistema de medición | |
| Mediciones automáticas | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
| Mediciones por cursor | XY, disparador Y |
| Funciones matemáticas | FFT |
| Generador de señales | |
| Formas de señales | 14 tipos |
| Ancho de banda | 10 MHz (seno), resolución 1 Hz |
| Resolución vertical | 14 bit |
| Generales | |
| Pantalla | TFT a color de 7", 800 × 480 pixels |
| Interfaz | USB (5 V / 2 A) |
| Memoria integrada | 1 GB |
| Almacenamiento de datos | 1000 imágenes + 1000 formas de señales |
| Dimensiones | 310 mm × 145 mm × 70 mm |
| Peso neto | 1500 g |
| Peso bruto | 1632 g |
Video

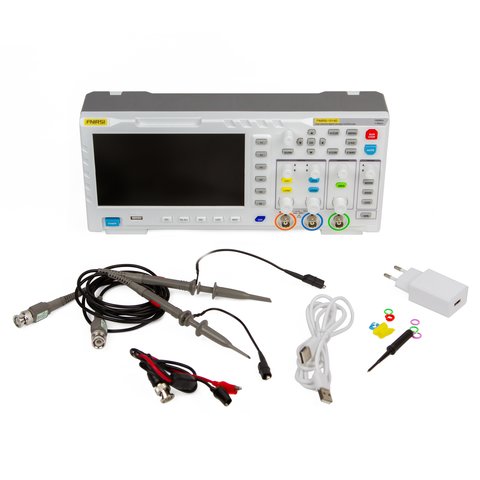

Contenido del paquete
- Osciloscopio digital / generador de señales FNIRSI 1014D — 1 ud.
- Sondas de osciloscopio — 2 uds.
- Cable USB — 1 ud.
- Cable de alimentación — 1 ud.
- Borne BNC (tipo caimán) — 1 ud.
- Manual de usuario — 1 ud.
Diagonal de pantalla osciloscopio digital:
- 7.0" pantalla TFT
Cantidad de canales osciloscopio digital:
- De 2 canales
Banda de frecuencias osciloscopio digital:
- 100 MHz
Tipo osciloscopio digital:
- De mesa
- Con generador incorporado
Frecuencia de muestreo osciloscopio digital:
- 1 GS/s
Capacidad de memoria osciloscopio digital:
- 240 KB
