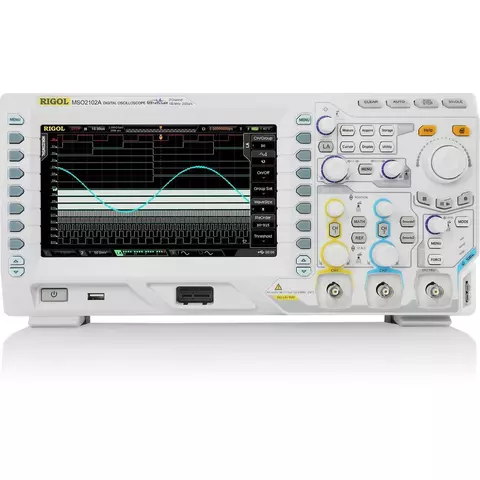

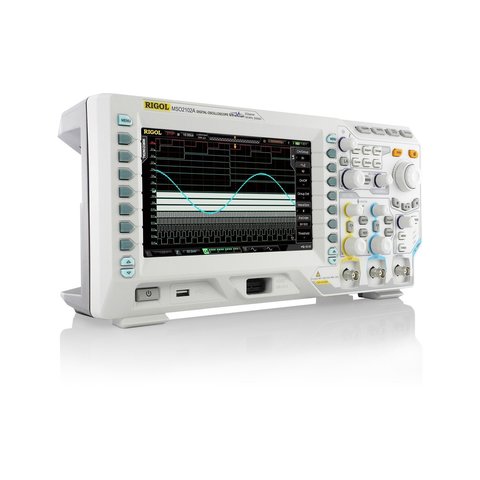

Osciloscopio digital RIGOL MSO2102A-S
Código: 902408
Código: 902408 4 kg Garantía: 36 meses
Osciloscopio de doble canal con ancho de banda de 100 MHz, frecuencia de muestreo de 2 GS/s, profundidad de memoria de 14 MB y analizador lógico de 16 canales integrado.
Agregar a los productos deseados
Comparar
Comparar
El RIGOL MSO2102A-S es un osciloscopio de señal mixta de fósforo de escritorio de dos canales de alto rendimiento con generador incorporado, analizador lógico de 16 canales, ancho de banda de 100 MHz, que es especialmente adecuado para depurar y diagnosticar dispositivos digitales y analógicos.
Particularidades
- Analizador lógico de 16 canales incorporado para examinar señales analógicas y digitales correlacionadas
- Generador de señal de doble canal incorporado
- Innovadora tecnología UltraVision para la adquisición de formas de onda a alta velocidad, largas longitudes de registro y fácil navegación por formas de onda
- Gran funcionalidad en un tamaño pequeño.
- Bajo nivel de ruido
Especificaciones técnicas
Ancho de banda | 100 MHz | ||
Cantidad de canales | 2 + 16 digitales | ||
máx. muestreo en tiempo real | Canales analógicos: 2 GS/s (1 GS/s - 2 canales) | ||
Canales digitales: 1 GS/s (8 canales), 500 MS/s (16 canales) | |||
Generador de forma de onda arbitraria | 25 MHz (2 canales) | ||
Profundidad de la memoria | 14 MB (estándar), 56 MB (opcional) | ||
Tasa de captura de forma de onda | 50000 oscilogramas/seg. | ||
Capacidad de grabación y reproducción | 65000 cuadros | ||
Relación de barrido | 5 ns/div ~ 1000 s/div | ||
Rango de sensibilidad vertical | 500 µV/div - 10 V/div | ||
Resolución vertical | 8 bits | ||
Frecuencia máxima | 25 MHz | ||
Funciones matemáticas | suma, resta, multiplicación, transformada rápida de Fourier, configurable por el usuario | ||
Tensión de salida | ~ 3 V pico-pico | ||
frecuencia/ td> | 1 kHz | ||
Características generales | |||
---|---|---|---|
máx. consumo de energía | 50 W | ||
Tensión | 100 - 240 V, CA, 50/60 Hz, CAT II | ||
Interfaz | Host USB, dispositivo USB, LAN, Aux (TrigOut/PassFail) | ||
Pantalla | táctil de , TFT 8" (203 mm) 800 × 480 | ||
Dimensiones (Al. × An. × Pr.) | 361,6 mm × 179,6 mm × 130,8 mm | ||
Peso | 3,9 kg (± 0,2 kg ) |
Manual del usuario
Descargar guía del usuario para RIGOL MSO2102A-S (ingl.).
Contenido del paquete
- Osciloscopio RIGOL MSO2102A-S — 1 ud.
- Sondas— 2 uds.
- RPL2316 Sonda de analizador lógico — 1 ud.
- Cable de red - 1 ud.
- Cable USB 1 ud.
- Manual de usuario - 1 ud.
Cantidad de canales osciloscopio digital:
- De 2 canales
- Con analizador lógico de 16 canales
Banda de frecuencias osciloscopio digital:
- 100 MHz
Tipo osciloscopio digital:
- De mesa
- De señales mixtas
- Con generador incorporado
- Fósforo
Frecuencia de muestreo osciloscopio digital:
- 2 GS/s
Diagonal de pantalla osciloscopio digital:
- 8,0" TFT LCD
Capacidad de memoria osciloscopio digital:
- 14 MB
