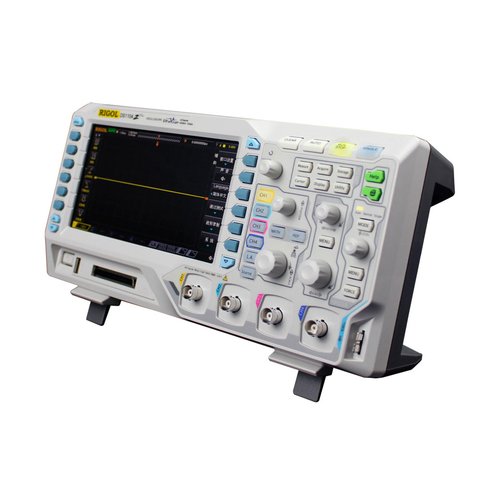

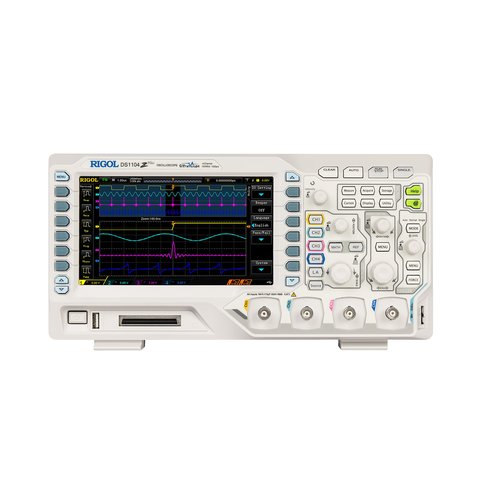

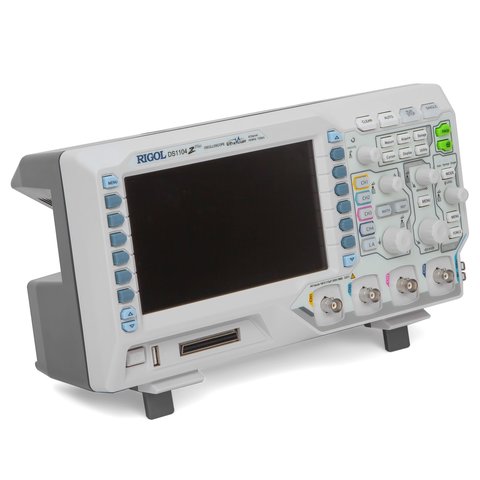

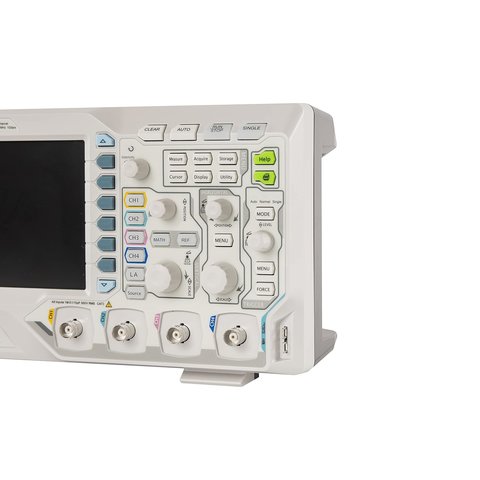

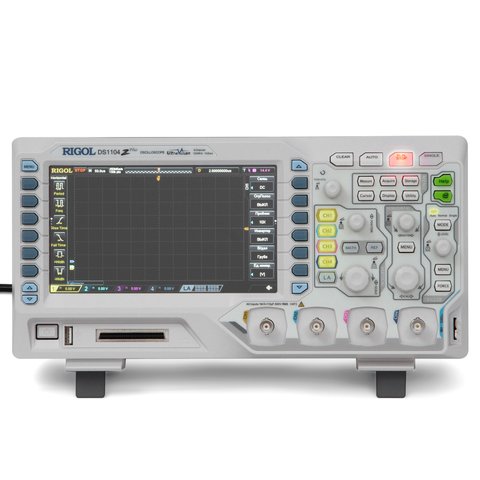

Osciliscopio digital RIGOL DS1104Z Plus
Osciloscopio digital RIGOL DS1104Z Plus es un modelo perteneciente a una nueva generación de osciloscopios económicos (100 MHz), provisto de 4 canales analógicos con posibilidad de activar 16 canales digitales. Es un equipo compacto y liviano, que garantiza exactitud excepcional de mediciones y visualización de oscilogramas. RIGOL DS1104Z Plus permite captar hasta 30 000 oscilogramas por segundo y visualizarlas en la pantalla LCD a color de 7 pulgadas.
Osciloscopio digital RIGOL DS1104Z Plus es un aparato perfecto para realizar las pruebas industriales, mantenimiento de equipos en el proceso de explotación, investigaciones y todo tipo de trabajos que requieren realización de pruebas analógicas/digitales, fines educativos.
Particularidades
- Ancho de banda: 100 MHz.
- 4 canales analógicos + 16 canales digitales (con opción MSO Upgrade).
- Frecuencia de muestreo en tiempo real: hasta 1 GSa/s.
- Memoria: 12 Mpts.
- Tecnología innovadora UltraVision.

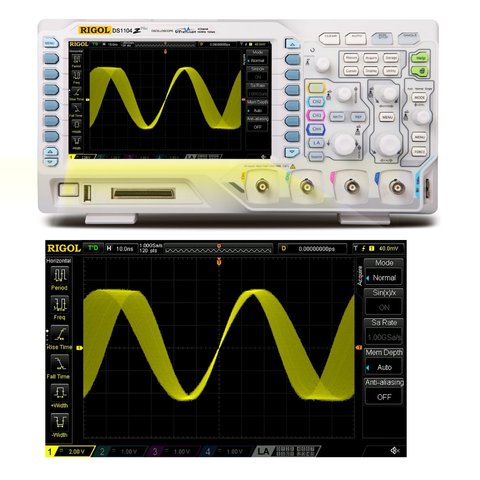

- Capacidad para grabar de hasta 30,000 oscilogramas/seg.
- Sensibilidad vertical: 1 mV/div – 10 V/div.
- Pantalla LCD a color de 7".

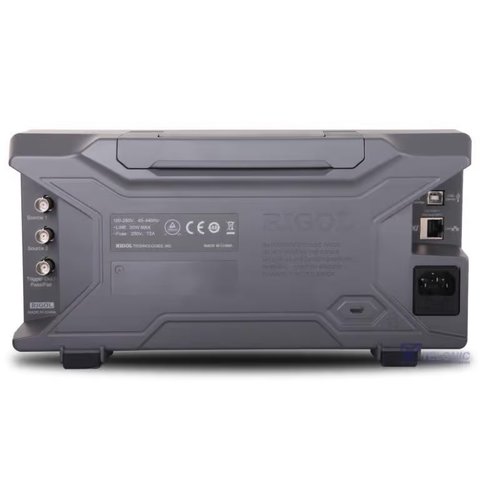

- Interfaces estándares: LAN, USB host y device, AUX, USB-GPIB (opcional).
- Diseño compacto y liviano.
Datos técnicos
| Ancho de banda | 100 MHz |
| Canales analógicos | 4 |
| Canales digitales | 16 (con opción MSO Upgrade) |
| Frecuencia de muestreo en tiempo real | 1 GSa/s (un canal), 500 MSa/s (dos canales), 250 MSa/s (todos canales) |
| Memoria | 12 Mpts, 24 Mpts (opcional) |
| Grabación de oscilogramas | 30,000 osc/s (máx.) |
| Sensibilidad vertical | 1 mV/div - 10 V/div |
| Rango de decalaje | 1 mV/div to 499 mV/div: ± 2 V 500 mV/div to 10 V/div: ± 100 V |
| Resolución vertical | 8 bit |
| Funciones matemáticas | suma, resta, multiplicación, FFT, editadas por el usuario |
| Voltaje de salida | ~ 3 V, pico-pico |
| Frecuencia | 1 kHz |
| Datos generales | |
|---|---|
| Potencia | 50 W (máx.) |
| Voltaje de alimentación | 100-240 V, 45-440 Hz |
| Rango de temperaturas | Funcionamiento: 0°C to +50°C Almacenamiento: -20°C to +70°C |
| Método de enfriamiento | ventilador |
| Pantalla | LCD a color de 7" (800×480) |
| Peso | 3.8 kg (± 0.5 kg) |
| Dimensiones | 313.1 × 160.8 × 122.4 mm |
Información adicional
Descargar Ficha de datos para RIGOL DS1104Z Plus.
Download Manual de usuario para RIGOL DS1104Z Plus.
Video

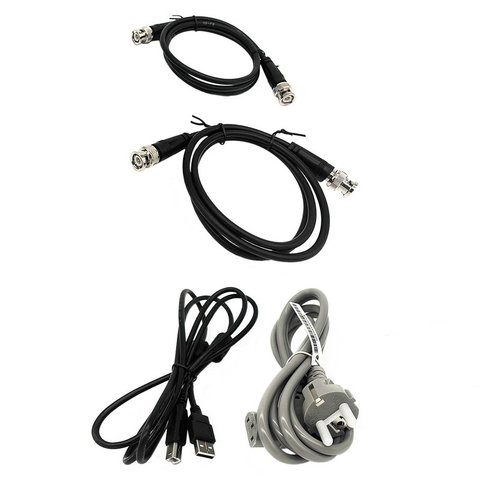

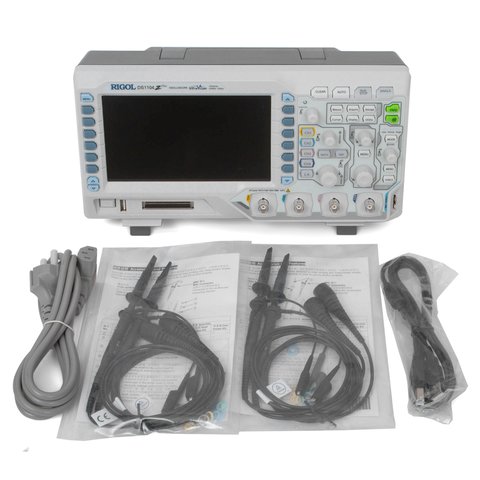

Contenido del paquete
- Osciloscopio digital RIGOL DS1104Z Plus — 1 ud.
- Sondas pasivas — 4 uds.
- Cable de alimentación — 1 ud.
- Cable USB — 1 ud.
Diagonal de pantalla osciloscopio digital:
- 7.0" pantalla TFT
Cantidad de canales osciloscopio digital:
- De 4 canales
Banda de frecuencias osciloscopio digital:
- 100 MHz
Tipo osciloscopio digital:
- De mesa
Frecuencia de muestreo osciloscopio digital:
- 1 GS/s
Capacidad de memoria osciloscopio digital:
- 12 MB
