Juego de opciones de software RIGOL AMK-DSA800 (código de activación) para RIGOL DSA800
Producto digital. Este producto es incambiable e irretornable. Instrucciones serán enviadas a su correo electrónico.
Pedidos de productos digitales normalmente se procesan en el transcurso de 1 hora a partir del momento de recepción de pago completo y toda la información requerida del comprador. Instrucciones, necesarias para empezar a trabajar con el producto, serán enviadas al correo electrónico.
Adquiriendo este producto usted recibe un código que permite activar la funcón avanzada en su dispositivo.
RIGOL AMK-DSA800 es un juego de opciones de software avanzadas que permiten medir siguientes valores: potencia del intervalo de tiempo (TDP), potencia de canal adyacente (ACP), potencia de canal, anchura de banda ocupada (OBW), anchura de banda de señal emitida (EBW), relación señal/ruido en la frecuencia de referencia, distorsiones armónicas e intermodulación de tercer orden (TOI). Modos de mediciones: singulares y continuas. Control de estado de mediciones: pausa, reanudar, reiniciar.
Particularidades

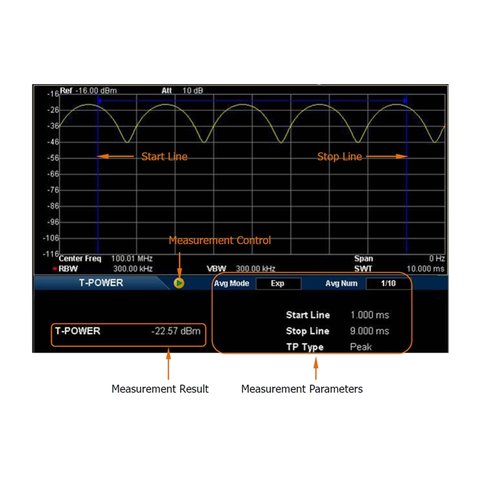

- Potencia del intervalo de tiempo (TDP): sistema entra en el modo de intervalo nulo y calcula la potencia durante el intervalo de tiempo seleccionado por el usuario. Tipos de medición de potencias disponibles: pico (Peak), promedio (Average) y valor eficaz verdadero (RMS).

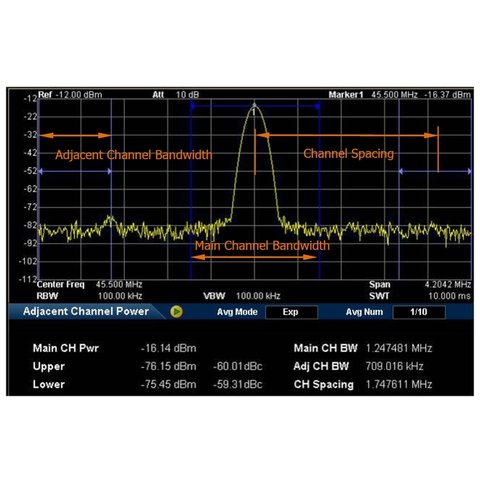

- Potencia de canal adyacente (ACP): mediciones de potencia de canal principal y canales adyacentes, al igual que diferencia de potencias entre el canal principal y cada uno de canales adyacentes. Cuando está función se encuentra activada, el intervalo y banda de frecuencias por resolución automáticamente se ajustan a los valores inferiores.

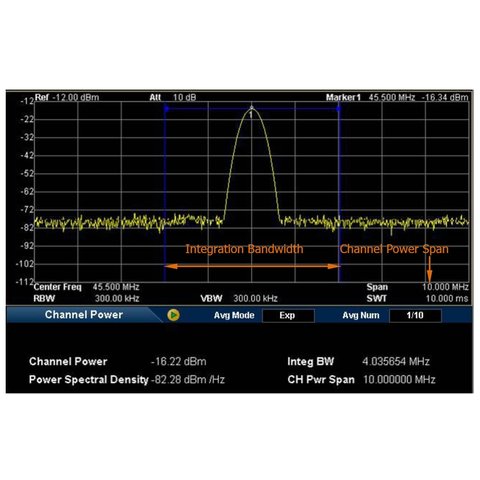

- Potencia de canal (Channel Power): mediciones de potencia y densidad espectral de potencia dentro de la banda de frecuencias de canal seleccionada por el usuario. Cuando está función se encuentra activada, el intervalo y banda de frecuencias por resolución automáticamente se ajustan a los valores inferiores.

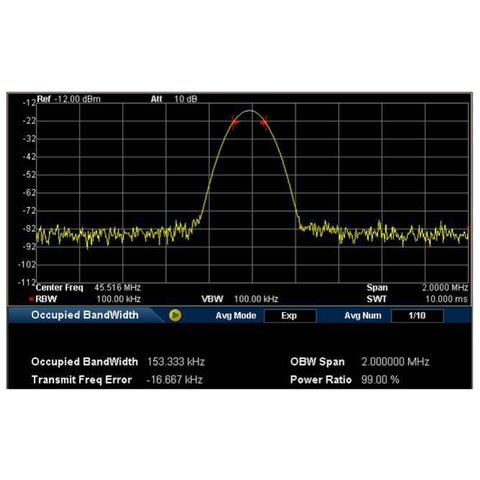

- Anchura de banda ocupada (OBW): cálculo de anchura de banda de frecuencias ocupada basándose en el coeficiente de potencia seleccionado por el usuario (por ejemp. 95%) y potencia total medida durante el período. Además, la función OBW también refleja el decalaje entre la frecuencia central de señal medida y frecuencia centrel del analizador.

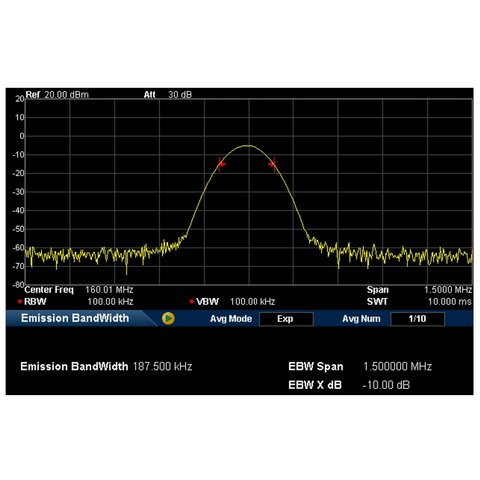

- Anchura de banda de señal emitida (EBW): cálculo de anchura de banda de señal (EBW) en diferentes niveles por debajo del pico de señal (punto máximo del intervalo), especificada por el usuario (por ejemp. -10dB por debajo del pico).

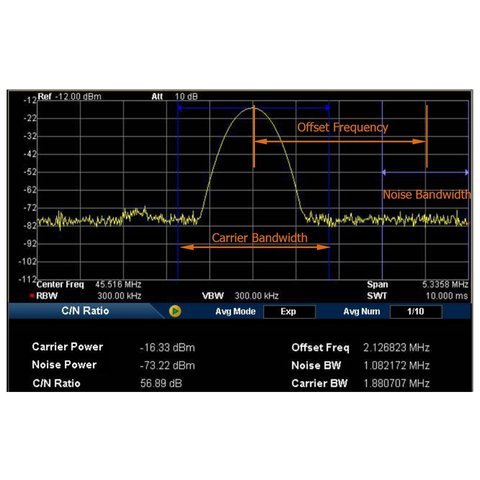

- Relación señal/ruido en la frecuencia de referencia (C/N Ratio): mediciones de potencia de frecuencia de referencia y potencia de ruidos en las bandas de frecuencias especificadas por el usuario. Refleja la potencia de frecuencia de referencia, potencia de ruidos y relación señal/ruido en la frecuencia de referencia.

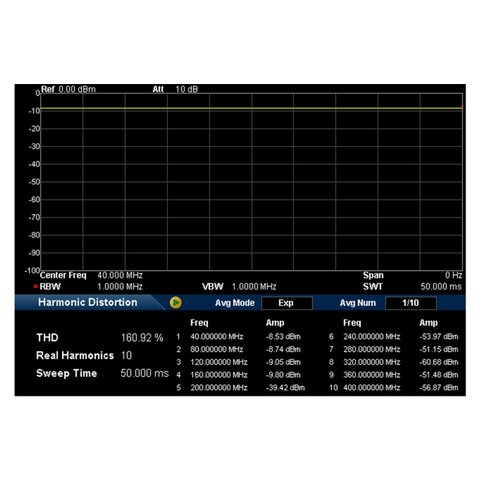

- Distorsiones armónicas (Harmonic Distortion): mediciones de potencia de cada armónica (hasta10-o orden) y coeficiente total de distorsiones armónicas (THD) de frecuencia de referencia. Potencia de armónica principal debe ser superior los -50dBm para que las mediciones sean válidas.

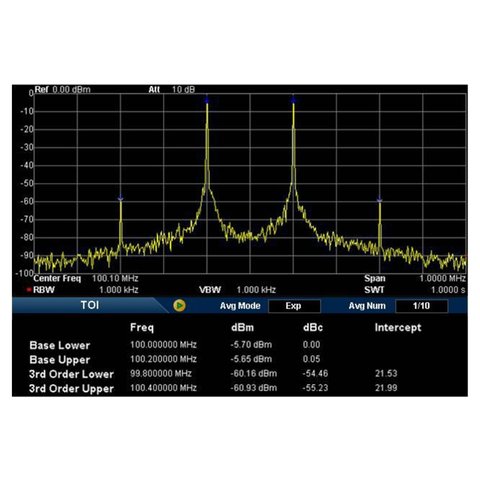

- Intermodulación de tercer orden (TOI): mediciones del punto de intercepciópn de componentes de tercer orden para dos señales con la misma amplitud y frecuencias similares. Refleja las frecuencias y amplitudes de ambas señales, ambos productos de tercer orden y valores de ambod puntos de intercepción de tercer orden.
Compatibilidad
Licencias de software para medir ACPR, OBW, CP, TDP es compatible con siguientes modelos de Analizadores de espectro:
- RIGOL DSA815-TG
- RIGOL DSA815-TG-VSWR
- RIGOL DSA832-TG
- RIGOL DSA875-TG
