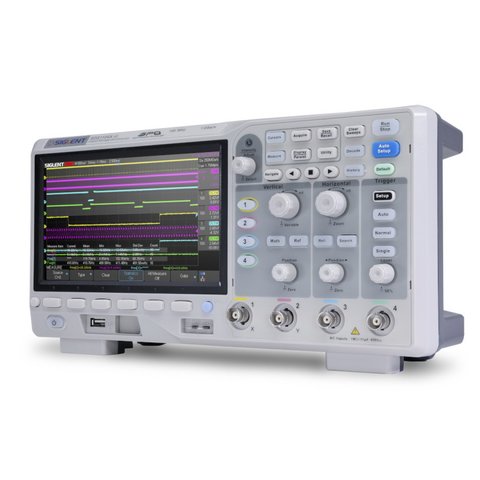

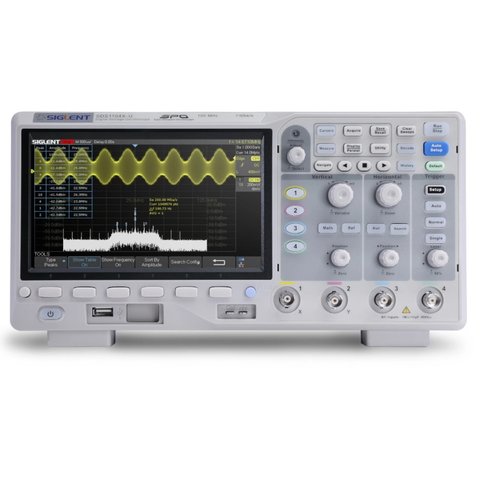

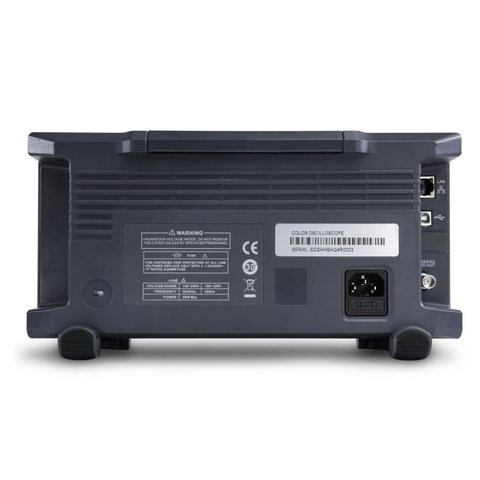

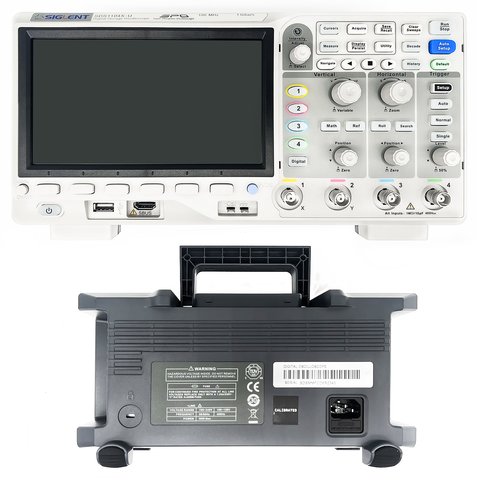

Цифровой осциллограф SIGLENT SDS1104X-U
Похожие товары
SIGLENT SDS1104X-U – это четырехканальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/сек и стандартной глубиной памяти до 14 млн точек. Устройство использует технологию нового поколения SPO (Super Phosphor Oscilloscope), обеспечивающую высокую точность воспроизведения сигнала и производительность. Осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания, а также скоростью захвата формы сигнала 400 000 кадров/сек (режим последовательных измерений). Также он поддерживает 256 уровней градации интенсивности осциллограммы и температурный градиент.
SIGLENT SDS1104X-U имеет несколько мощных режимов запуска, в частности запуск по последовательной шине. Также модель имеет функцию записи сигналов и последовательного запуска. Еще одна особенность прибора – функция быстрого преобразования Фурье (128 тыс точек), которая обеспечивает высокочастотное разрешение при просмотре спектра сигналов. Улучшенный дизайн осциллографа оснащен аппаратным сопроцессором, выполняющим измерения быстро и точно. Кроме того, SIGLENT SDS1104X-U поддерживает поиск и навигацию.
Особенности
- Полоса пропускания 100 МГц.
- Частота дискретизации в реальном времени до 1 Гвыб/с (один канал).
- Новейшее поколение технологии SPO (Super Phosphor Oscilloscope):
- скорость захвата осциллограмм до 100,000 осц/сек в обычном режиме и до 400,000 осц/сек в режиме последовательных измерений;
- поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент;
- глубина памяти до 14 млн точек;
- цифровая система запуска.
- Умный запуск: Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern.
- Серийный запуск и тип декодирования (стандарт), поддерживает протоколы: IIC, SPI, UART, CAN, LIN.
- Запуск по видео, поддержка HDTV.
- 10 типов быстрых комбинаций, поддержка функций Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom, Print.
- Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80,000), в зависимости от условий запуска, заданных пользователем.
- Функция записи (максимально 80,000 кадров).
- Поддержка автоматических измерений для 38 параметров, а также поддержка статистики измерений, масштабирования, стробирования, математических операций, истории и справки.
- Функция быстрого преобразования Фурье (128 тыс точек), поддержка пиков и маркеров.
- Математические и измерительные функции используют все точки выборки данных (до 14 МБ).
- Математические функции: сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение квадратного корня.
- Клавишу предварительной настройки можно настроить в соответствии с пользовательскими или заводскими параметрами.
- Режим безвозвратного стирания.
- Высокоскоростная аппаратная функция Pass/Fail.
- Поиск и навигация.
- Жидкокристаллический TFT-дисплей (7") с разрешением 800 × 480.
- Несколько интерфейсов: USB-Host, USB-Device (USB TMC), LAN, Pass / Fail, Trigger Out.
- Поддерживает команды дистанционного управления SCPI.
- VXI 11+SCPI, Telnet (порт 5024) + SCPI и Socket (порт 5025) + программирование SCPI через LAN.
- Поддержка многоязыкового отображения и встроенной онлайн-поддержки.
Video
Технические характеристики
| Полоса пропускания | 100 МГц |
| Каналы | 4 |
| Временная шкала | от 2 нс/дел до 100 с/дел |
| Частота дискретизации | 1 Гвыб/с (один канал), 500 Мвыб/с (два канала), 250 Мвыб/с (четыре канала) |
| Вертикальная чувствительность | от 1 мВ/дел до 10 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальная глубина памяти | 14 млн точек |
| Скорость захвата осциллограмм | 100,000 осц/сек (обычный режим); 400,000 осц/сек (режим последовательных измерений) |
| Типы запуска | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
| Серийный запуск и тип декодирования (стандарт) | IIC, SPI, UART, CAN, LIN |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение квадратного корня |
| БПФ (обработка) | 128 тыс точек |
| Функция записи | макс. 80,000 кадров |
| Интерфейсы | USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out |
| Щупы | 4 пассивных щупа PP510 |
| Дисплей | 7-дюймовый TFT-LCD (800×480) |
| Входное напряжение | 100~240 В (среднеквадратическое) 50/60 Гц 100~120 В (среднеквадратическое) 400 Гц |
| Питание | макс. 50 Вт |
| Вес | без упаковки 2,6 кг; с упаковкой 3,8 кг |
| Габариты | 312 × 132,6 × 151 мм (Д × Ш × В) |
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SDS1104X-U (англ.).

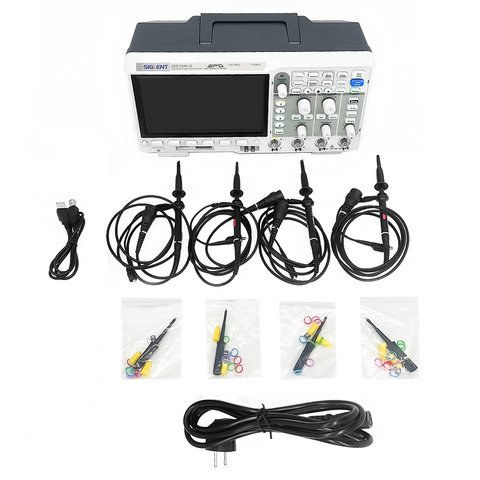

Комплектация
- Цифровой осциллограф SIGLENT SDS1104X-U — 1 шт.

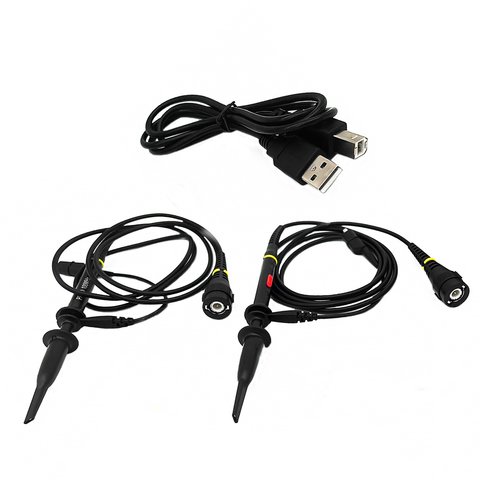

- USB-кабель — 1 шт.
- Краткое руководство — 1 шт.

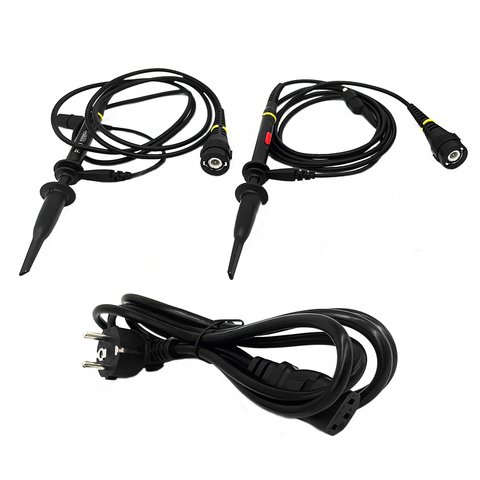

- Пассивный щуп — 4 шт.
- Кабель питания — 1 шт.
- Сертификат — 1 шт.
Диагональ экрана цифрового осциллографа:
- 7,0" TFT дисплей
Количество каналов цифрового осциллографа:
- Четырехканальный
Полоса пропускания цифрового осциллографа:
- 100 МГц
Тип цифрового осциллографа:
- Настольный
- Фосфорный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Объем памяти цифрового осциллографа:
- 14 МБ
