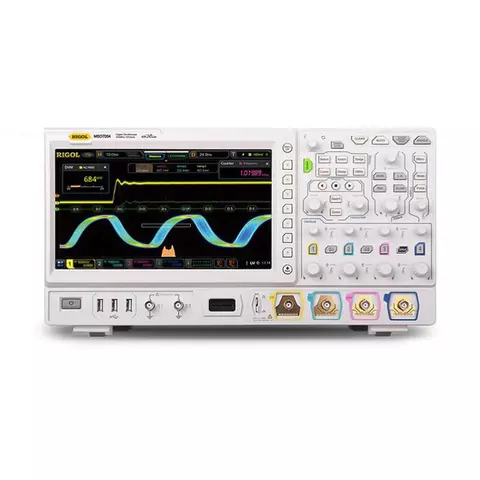

Цифровой осциллограф RIGOL MSO7054
RIGOL MSO7054 – это четырехканальный цифровой осциллограф смешанных сигналов с полосой пропускания 500 Мгц и максимальной частотой дискретизации 10 Гвыб/с. Прибор оснащен двухканальным генератором сигналов произвольной формы на 25 МГц, 16-канальным цифровым анализатором, цифровым вольтметром, частотомером, сумматором и анализатором протоколов.
Этот компактный легкий цифровой осциллограф гарантирует исключительно точный просмотр осциллограмм и измерения. RIGOL MSO7054 захватывает 600 000 осциллограмм в секунду, а его удобный 10,1-дюймовый цветной жидкокристаллический дисплей обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL MSO7054 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 500 МГц.
- 4 канала.
- Частота дискретизации в реальном времени: 10 Гвыб/с.
- Глубина памяти: 100 МБ.
- Инновационная технология UltraVision.
- 10,1-дюймовый цветной ЖК-дисплей.
- Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
- Компактный дизайн, малые габариты и вес.
- Дистанционное управление.
Технические характеристики
| Модель | MSO7054 | MSO7034 | MSO7024 | MSO7014 |
|---|---|---|---|---|
| Полоса пропускания | 500 МГц | 350 МГц | 200 МГц | 100 МГц |
| Каналы | 4 | |||
| Частота дискретизации в реальном времени | 10 Гвыб/с | |||
| Генератор сигналов | 2 канала, 25 МГц | |||
| Глубина памяти | 100 МБ (стандарт), 500 МБ (опция) | |||
| Запись осциллограмм | 600 000 осц/с | |||
| Диапазон вертикальной чувствительности | 1 мВ/дел – 10 В/дел | |||
| Вертикальное разрешение | 8 бит | |||
| Входное сопротивление | 1 МОм ± 1%, 50 Ом ± 1% | |||
| Максимальное входное напряжение | CAT I 300 Vrms, 400 Впк | |||
| Автоматические измерения | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |||
| Интерфейсы | USB, LAN, GPIB (опция) | |||
| Дисплей | 10.1" (1024×600) | |||
| Габариты | 410 × 224 × 135 мм | |||
| Вес | 3,9 кг | |||
Видео
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Дополнительная информация
Загрузить дополнительную информацию для RIGOL MSO7054 (англ.).
Комплектация
- Цифровой осциллограф RIGOL MSO7054 — 1 шт.
- Кабель питания — 1 шт.
- Кабель USB — 1 шт.
- Пассивные щупы RP35000A (500 МГц) — 4 шт.
- Щуп логического анализатора — 1 шт.
- Крышка для передней панели — 1 шт.
Дополнительные аксессуары и ПО
Диагональ экрана цифрового осциллографа:
- 10,1" TFT дисплей
Количество каналов цифрового осциллографа:
- Четырехканальный
- С 16-канальным логическим анализатором
Тип цифрового осциллографа:
- Настольный
Полоса пропускания цифрового осциллографа:
- 500 МГц
Объем памяти цифрового осциллографа:
- 100 МБ
Частота дискретизации цифрового осциллографа:
- 10 Гвыб/с
