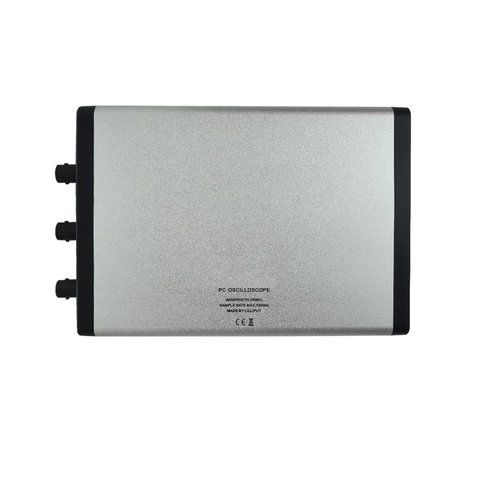

Цифровой осциллограф OWON VDS1022
Код: 875041
Код: 875041 0.26 кг Гарантия: 12 месяцев
Двухканальный цифровой осциллограф с полосой пропускания 25 МГц, частотой дискретизации 100 МВыб/с и объемом памяти 5 кБ.
В избранное
Сравнить
Сравнить
Оптом дешевле
Описание
Гарантия
Описание
OWON VDS1022 – двухканальный цифровой USB-осциллограф с полосой пропускания 25 МГц, частотой дискретизации 100 МВыб/с и объемом памяти 5 кБ. Компактный и недорогой прибор обладает отличными техническими характеристиками виртуального осциллографа, что делает возможным его использование как в домашних, так и в промышленных условиях. Также он может использоваться в образовательных целях.
Особенности
- Полоса пропускания: 25 МГц.
- Количество каналов: 2 канала и внешний вход синхронизации.
- Частота дискретизации: 100 МВыб/с (Real time).
- Объем памяти: 5 кБ для каждого канала.
- Интерфейс: USB.
Технические характеристики
| Полоса пропускания | 25 МГц |
| Время нарастания фронта | ≤14 нс |
| Количество каналов | 2 + 1 канала |
| Частота дискретизации | 100 МВыб/с |
| Объем памяти | 5 кБ |
| Вертикальное разрешение | 8 бит |
| Скорость развертки | от 5 нс до 100 с/дел |
| Диапазон вертикальной чувствительности | от 5 мВ/дел до 5 В/дел |
| Режимы входа | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Изоляция каналов | 50 Гц: 100 : 1, 10 МГц : 40 : 1 |
| Максимальное входное напряжение | 1:10: 400 В (PK - PK) (DC+AC, PK - PK) , 1:1: 40 В (PK - PK) (DC+AC, PK - PK) |
| Коэффициент деления | 1X, 10X, 100X, 1000X |
| Условия синхронизации | Edge, Pulse, Video, Slope, Alternate |
| Режимы дискретизации | прямая дискретизация, эквивалентная, усреднение |
| Курсорные измерения | амплитудные, временные, △V, △T |
| Автоматические измерения | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математические функции | сложение, вычитание, умножение, деление, БПФ |
| Фигуры Лиссажу | есть, ±3º |
| Интерфейс | USB 2.0 |
| Питание | 2,5 Вт, 5 В |
| Габариты | 170 × 120 × 18 мм |
| Вес | 0,26 кг |
Руководство пользователя
Загрузить руководство пользователя для OWON VDS1022 (англ.).
Комплектация
- Цифровой осциллограф OWON VDS1022 — 1 шт.
- Пробники осциллографические — 2 шт.
- USB-кабель — 1 шт.
- Программное обеспечение, CD-диск — 1 шт.
- Руководство пользователя — 1 шт.
- Гарантийный талон — 1 шт.
- Мягкая сумка (опционально) — 1 шт.
Количество каналов цифрового осциллографа:
- Двухканальный
Полоса пропускания цифрового осциллографа:
- 25 МГц
Тип цифрового осциллографа:
- USB
Частота дискретизации цифрового осциллографа:
- 100 МВыб/с
Объем памяти цифрового осциллографа:
- 5 кБ
