Цифровой осциллограф OWON SDS5032E
Код: 875038
Цифровой осциллограф OWON SDS5032E
Все о товаре
Гарантия
USD 249.00
Все о товаре
5.6 кг Гарантия: 12 месяцев
Настольный 2-канальный цифровой осциллограф с полосой пропускания 30 МГц, частотой дискретизации 250 МВыб/с, объемом памяти 10 кБ, вертикальным разрешением 8 бит.
USD 249.00
Оптом дешевле

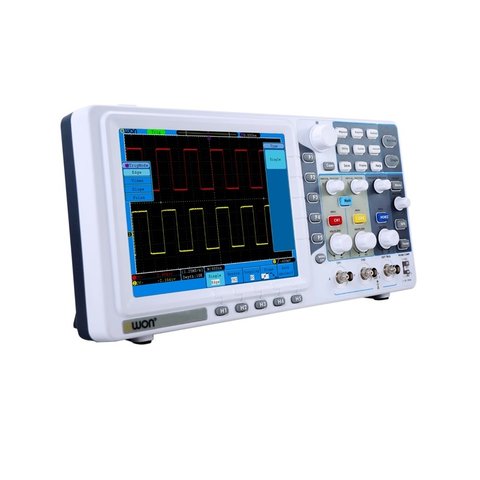

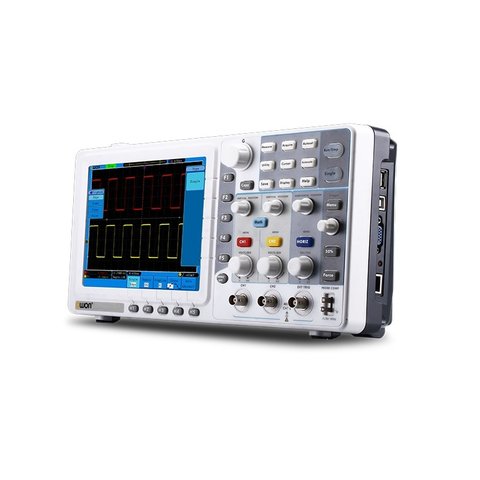

OWON SDS5032E - настольный цифровой осциллограф. Двухканальный недорогой прибор с полосой пропускания 30 МГц, частотой дискретизации 250 МВыб/с и объемом памяти 10 кБ. Преимуществом данного прибора являются его компактные размеры и невысокая цена. Несмотря на свою компактность, осциллограф обладает большим дисплеем, который обеспечивает комфорт пользования.
Особенности
- Полоса пропускания: 30 МГц.
- Количество каналов: 2 канала и внешний вход синхронизации.
- Частота дискретизации: 250 МВыб/с (Real time).
- Объем памяти: 10 кБ.
- Дисплей: 8" ; TFT разрешение: 800 × 600 пикселей.
- Поддержка SCPI команд программирования.

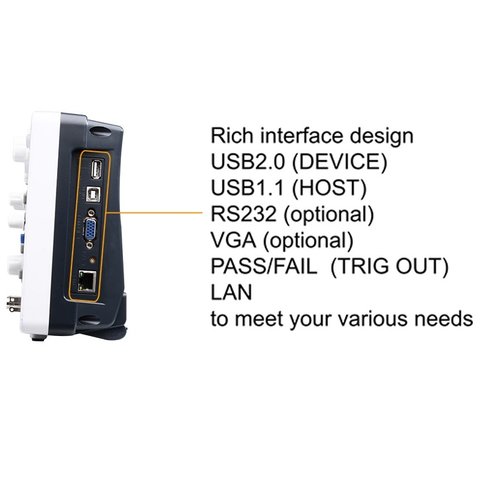

- Интерфейс: USB, LAN.
- Функция записи и воспроизведения осциллограмм.
- Функция тестирования по пределам PASS/FALL.
Технические характеристики
| Полоса пропускания | 30 МГц |
| Время нарастания фронта | не более 11 нс |
| Количество каналов | 2 канала + вход внешней синхронизации |
| Чувствительность по вертикали | от 5 мВ/дел до 10 В/дел |
| Погрешность измерений | 3% |
| Разрешение по вертикали | 8 бит |
| Скорость развертки | от 4 нс до 100 с |
| Входные параметры | |
| Входной импеданс | 1 МОм, 10 пФ |
| Режимы входа | AC, DC, GND |
| Максимальное входное напряжение | ± 400 В ампл., САТI, САТII |
| Коэф. деления (стандартных пробников) | х1; х10 |
| Коррекция по коэффициенту пробника | х1; х10; х100; х1000 |
| Система синхронизации | |
| Режимы синхронизации | авто, норм., единичный захват |
| Условия синхронизации | по фронту, по параметру импульса, видеосигналу, по нарастанию/спаду, внешний запуск |
| Источник синхронизации | СН1/CH2, внешний, внешний / 5, AC линия питания |
| Система цифровой обработки | |
| Тип дискретизации | в реальном времени |
| Частота дискретизации | 250 МВыб/с |
| Эквивалентная скорость дискретизации | нет |
| Глубина памяти | 10 кБ |
| Режим дискретизации | прямая дискретизация, регистрация пиков, усреднение |
| Усреднение | 4, 16, 32, 64, 128, 256 |
| Режим формирования формы | векторный, точечный |
| Функция послесвечения | нет, 1 с, 2 с, 5 с, постоянно |
| Алгоритм восстановления сигнала | sin(x)/x |
| Система измерений и математической обработки | |
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Курсорные измерения | ручной режим установки курсоров, режим слежения (автоустановка), delta-измерения |
| Математические функции | сложение, вычитание, умножение, деление, БПФ |
| Общие характеристики | |
| Дисплей | 8" (21 см) технология TFT, подсветка LCD |
| Разрешение | 800 × 600 пикселей |
| Питание | 100-240 В, 45-440 Гц, <18 Вт |
| Габариты | 348 × 78 × 170 мм |
| Вес | 1,5 кг |
Руководство пользователя
Загрузить руководство пользователя для OWON SDS1102 (англ.).
Видео
Комплектация
- Цифровой осциллограф OWON SDS5032E — 1 шт.
- Пробники осциллографические — 2 шт.
- Кабель питания — 1 шт.
- Кабель USB — 1 шт.
- Программное обеспечение, CD-диск — 1 шт.
- Руководство пользователя — 1 шт.
- Гарантийный талон — 1 шт.
Количество каналов цифрового осциллографа:
- Двухканальный
Объем памяти цифрового осциллографа:
- 10 кБ
Тип цифрового осциллографа:
- Настольный
Частота дискретизации цифрового осциллографа:
- 250 МВыб/с
Диагональ экрана цифрового осциллографа:
- 8,0" TFT дисплей
Полоса пропускания цифрового осциллографа:
- 30 МГц
