Estación de soldadura YIHUA 1000B IR
Información general

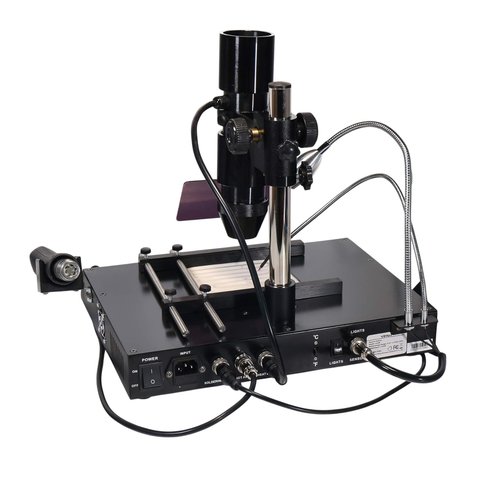

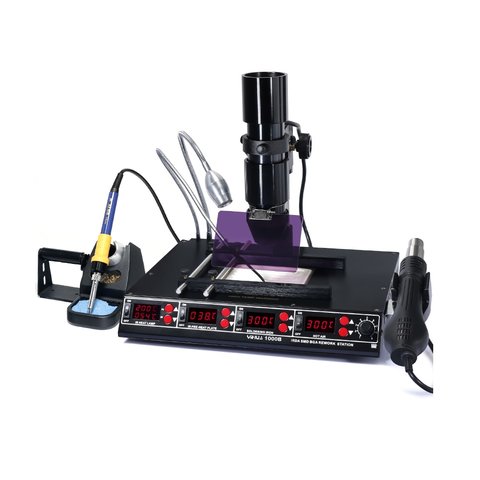

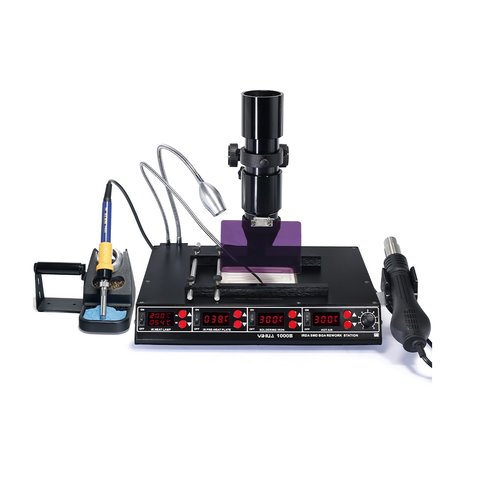

YIHUA 1000B es una estación de soldadura infrarroja 4 en 1, diseñada para efectuar operaciones complejas de soldadura y desoldadura de componentes SMD, BGA, SOIC, QFP, PLCC. El aparato combina funciones de precalentador infrarrojo, lámpara calentadora IR amovible, pistola de aire caliente y cautín. Cada una de estas unidades posee sus propios elementos de control con pantalla independiente. Sistema de control de temperatura en tiempo real y dispositivos de seguridad convierten máquina de soldadura YIHUA 1000B en una herramienta versátil, precisa y segura, que permite trabajar con diferentes tipos de circuitos impresos y componentes electrónicos.
Particularidades
- Funcionalidad completa 4 en 1: lámpara calentadora IR, precalentador IR, pistola de aire caliente y cautín
- Tecnología de soldadura IR de punta: el aparato está equipado con un sensor de temperatura, que permite monitorear la temperatura de superficie en tiempo real para prevenir pandeo de circuitos y recalentamiento de componentes sensibles
- Control preciso de temperatura: regulador PID con microprocesador permite controlar la temperatura de pistola de aire y cautín con mucha precisión (intervalo 100 ms)
- Pistola de aire caliente con mango metálico con recubrimiento de silicona termorresistente (soporta contacto con punta caliente de 300°C durante 30 segundos)
- Función de compensación de temperatura ±50°C para estabilizar funcionamiento de máquina en condiciones ambientales variables
- Potencia de radiación IR ajustable en el rango 5-80 para diferentes tipos de trabajos
- Máquina con diseño ergonómico, cómoda y segura en el uso
- Carcasa antiestática
- Lámpara con termocupla
- Unidades de medición de temperatura: °C/°F
Especificaciones técnicas
| Lámpara IR | |
|---|---|
| Voltaje | 220 V AC ± 10%, 50 Hz |
| Potencia máxima | 150 W |
| Diámetro de lente | Ø 28 mm / Ø 48 mm |
| Área efectiva de exposición | 30 × 30 mm |
| Sensor de temperatura | Termocupla tipo K |
| Rango de temperaturas | 50 – 350°C |
| Estabilización de temperatura | Programa PID |
| Control de temperatura | Sensor limitados / ingreso manual |
| Precalentador | |
| Voltaje | 220 V AC ± 10%, 50 Hz |
| Potencia máxima | 600 W |
| Área efectiva de exposición | 130 × 130 mm |
| Sensor de temperatura | Termocupla tipo K |
| Rango de temperaturas | 50 – 200°C |
| Estabilización de temperatura | Programa PID |
| Control de temperatura | Ingreso manual | Pistola de aire caliente |
| Potencia máxima | 650 W |
| Rango de temperaturas | 100 – 480°C |
| Flujo de aire | máx. 120 l |
| Estabilidad de temperatura | ±1,0°C |
| Estabilización de temperatura | Programa PID |
| Tipo de calentador | Cerámico |
| Tipo de bomba de aire | Sin escobillas |
| Cautín | |
| Potencia máxima | 75 W |
| Rango de temperaturas | 200 – 480°C |
| Tipo de calentador | Cerámico | Datos generales |
| Potencia total (máx.) | 1450 W |
| Alimentación eléctrica | 220 V AC ± 10%, 50 Hz |
| Pantalla | LED de 2 colores (rojo/verde) × 4 |
| Dimensiones | 287 × 361 × 53 mm |
| Peso | 7,25 kg (9,25 kg con embalaje) |
Contenido del paquete
- Estación de soldadura IR YIHUA 1000B — 1 ud.
- Cautín YIHUA 907F — 1 ud.
- Pistola de aire — 1 ud.
- Tobera para pistola de aire — 4 uds.
- Lámpara IR — 1 ud.
- Lentes para lámpara IR — 2 ud.
- Soporte para pistola de aire — 1 ud.
- Soporte para cautín — 1 ud.
- Pantalla protectora de vidrio — 1 ud.
- Lámpara — 1 ud.
- Sujetador de placas — 1 ud.
- Cable de alimentación — 1 ud.
- Manual de usuario — 1 ud.
Potencia total sistemas de soldadura:
- 1000 W
Tipo de control sistemas de soldadura:
- Manual
Tipo de calentador inferior sistemas de soldadura:
- Cerámico
Tamaño del calentador inferior sistemas de soldadura:
- 130 × 130 mm
Potencia de calentador superior sistemas de soldadura:
- 150 W
