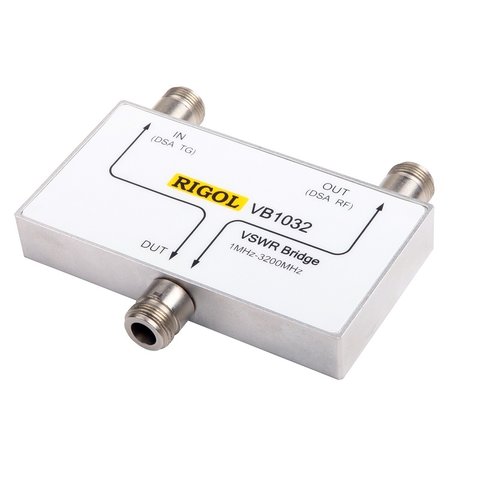

Puente para medir ROE RIGOL VB1032
Código: 870545
Código: 870545 1 kg Garantía: 36 meses
Puente para medir ROE en analizadores de espectro RIGOL DSA832E-TG and DSA832-TG. Rango de frecuencias: de 1 MHz a 3.2 GHz.
Agregar a los productos deseados
Comparar
Comparar
Ahorrar con mayoreo

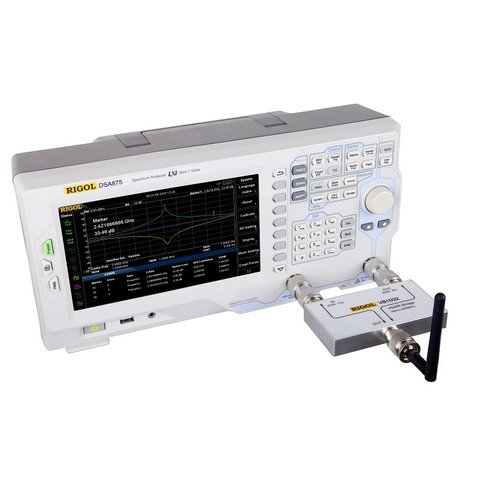

RIGOL VB1032 es un puente para medir ROE, que se instala opcionalmente en analizadores de espectro RIGOL de serie DSA. Para mayor precisión de mediciones se conecta directamente al panel frontal de analizadores de espectro RIGOL sin necesidad de usar cables.
Uso
- Medición de S11 (ROE de entrada, perdidas de retorno de entrada).
- Medición de S22 (ROE de salida, perdidas de retorno de salida).
- Pruebas de frecuencia de resonancia y ROE de antena.
Datos técnicos
Rango de frecuencias | de 1 MHz a 3.2 GHz |
Tipo de conector | Tipo N (hembra) |
Adaptador | Tipo Dual N (macho) |
Impedancia | 50 Ω |
Potencia máxima de entrada | +27 dBm (0.5 W) |
Temperatura de funcionamiento | de -20 ℃ a 80 ℃ |
Temperatura de almacenamiento | de -40 ℃ a 100 ℃ |
Dimensiones | 130 mm × 75 mm × 30 mm |
Peso | 0.5 kg |
Compatibilidad
- RIGOL DSA832-TG
- RIGOL DSA832E-TG

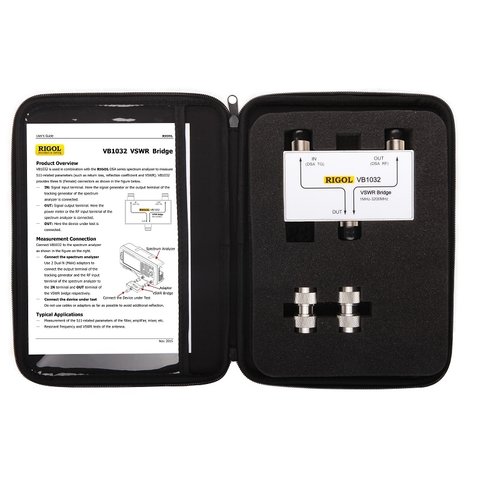

Puente para medir ROE RIGOL VB1032 incluye el software de medición RIGOL VSWR-DSA800 compatible con analizadores de espectro RIGOL de serie DSA800.
Puente de reflexión VSWR es compatible con siguientes modelos de Analizadores de espectro:
- RIGOL DSA815 with TG & VSWR & DSA80
- RIGOL DSA815
- RIGOL DSA815-TG
- RIGOL DSA815-TG-VSWR
- RIGOL DSA832
- RIGOL DSA832-TG
Rango de frecuencias puente de reflexión VSWR:
- 1 MHz ~ 3.2 GHz
