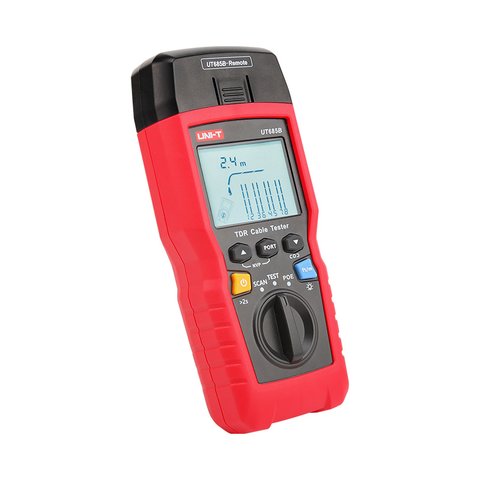

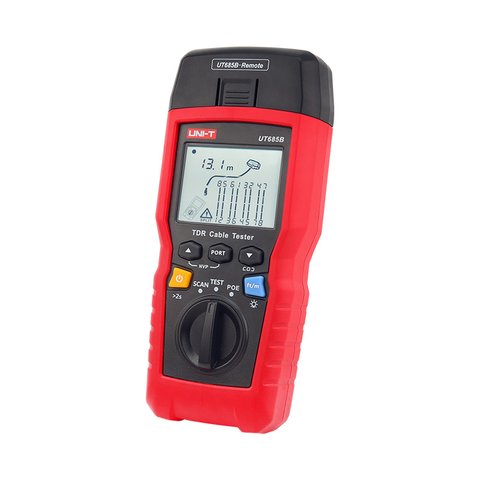

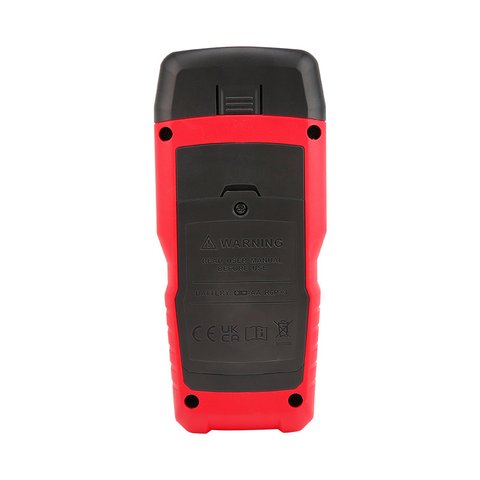

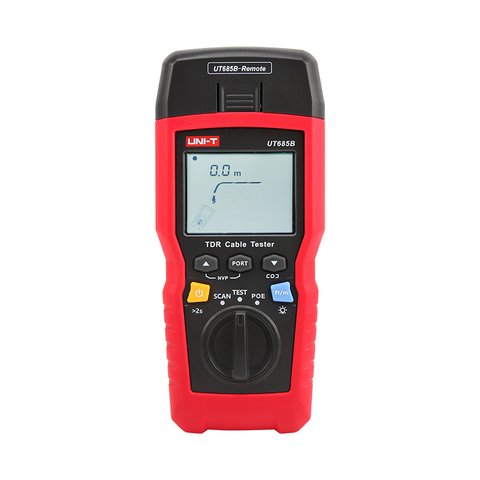

Probador de cables UNI-T UT685B KIT
Información general
UNI-T UT685B KIT es un probador de cables diseñado para chequear diferentes tipos de cables (par trenzado, coaxiales, cables de redes POE). Permite localizar cables, determinar sus longitudes y secuencia de líneas, comprobar su conformidad con los estándares POE. El aparato está equipado con puertos RJ11, RJ45 y coaxial, que permiten probar prácticamente todos los tipos de cables de bajo voltaje sin necesidad de usar adaptadores especiales.
Probador de cables UNI-T UT685B KIT permite medir resistencia de tierra en diferentes ramas, tales como telecomunicaciones, eléctrica, telecomunicaciones, salas de computadoras, líneas de transporte y distribución de energía, pozos petróleros, estaciones de gas, redes de toma de tierra industriales y sistemas de pararrayos.
Particularidades
- Pantalla LCD con iluminación de 2.8".
- Interfaz gráfica.
- Función de detección de longitud de cables.
- Puertos RJ11, RJ45, coaxial.
- Comprobación de coformidad con estándares POE.
- Búsqueda digital.
- Rango: 500 m.
- Resolución: 0.33 m.
- Protección de entrada: 70V DC.
- Tecnología TDR: pruebas sin áreas ciegas
Especificaciones técnicas
| Tipos de cables compatibles | Par trenzado: 1. UTP (cables sin blindaje) 2. FTP (cables blindados con papel de aluminio) 3. SSTP (cables de red con doble blindaje) |
| Cable coaxial: 50 Ω, 75 Ω, 93 Ω | |
| Determinación de longitud de cable | Rango: 500 m |
| Resolución: 0.33 m | |
| Precisión: ± 4%, or 0.6 m | |
| Detección POE | potencia POE |
| estándar POE: 802.3AF | |
| estándar POE: 802.3AT | |
| Chequeo de puerto Ethernet | √ |
| Localización de cable | √ |
| Parpadeo de puerto | √ |
| Protección de entrada | 70 V DC |
| Pantalla | LCD de 2.8" |
| Apagado automático | Aprox. 10 minutos |
| Alimentación | 3 pilas alcalinas tipo AA |
| Dimensiones | 180 mm × 84 mm × 37.8 mm |
Manual de usuario
Descargar Manual de usario para UNI-T UT685B KIT (en inglés).
Contenido del paquete
- Probador de cables UNI-T UT685B KIT — 1 ud.
- Receptor UT683R — 1 ud.
- Pilas alcalinas 1.5V tipo AA — 3 uds.
- Cable adaptador RJ45 — 1 ud.
- Cable adaptador RJ11 — 1 ud.
- Cable adaptador RJ11 (para bornes tipo "caimán") — 1 ud.
- Enchufe, conector F—conector F — 1 ud.
- Cable micro USB — 1 ud.
- Manual de usuario — 1 ud.
- Funda — 1 ud.
Medición de longitud del cable tester de cables:
- Disponible
Chequeo de par trenzado tester de cables:
- Disponible
Chequeo de cable coaxial tester de cables:
- Disponible
Función de localizador tester de cables:
- Disponible
