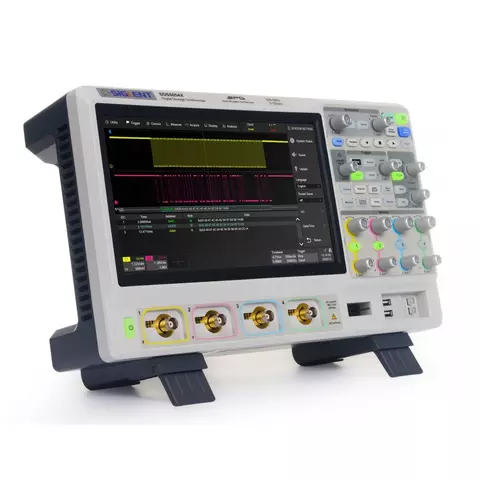

Osciloscopio de fósforo digital SIGLENT SDS5104X

SIGLENT SDS5104X es un osciloscopio de fósforo digital de 4 canales con el ancho de banda 1 GHz, frecuencia de muestreo en tiempo real 5 GSa/s, memoria estándar de 250 MB. Aparato está equipado con el voltímetro digital.

Particularidades

• Nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope)
• Canales 4 analógicos + 16 digitales.
• 256 niveles de graduación de intensidad de oscilograma, gradiente térmico.
• Tipos de disparo: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Video (soporta HDTV).
• Soporta disparo y decodificación por el bus serial; protocolos: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S and MIL-STD-1553B.
• Nivel bajo de ruidos del fondo con escala de voltajes de 0.5 mV/div a10 V/div.
• Modo de segmentación de memoria en varios segmentos (hasta 100 000). Posibilidad de reproducir y analizar repetidamente la onda grabada.
• Búsqueda y navegación.
• 39 tipos de mediciones automáticas.
• Soporta funciones de estadística con histograma, operaciones lógicas, matemáticas, relativas, historial.
• Funciones matemáticas: FFT, suma, resta, multiplicación, división, integración, diferenciación, raíz cuadrada.
• Mediación rápida basada en el hardware, Eres (resolución aumentada).
• Función de medición por la máscara.
• Pantalla TFT LCD de 10,1" con resolución 1024 × 600.
• Pantalla táctil (multitouch).
• Soporta teclado y ratón externos.
• 10 tipos de teclas calientes.
• Interfaces: USB Host, USB Device (USBTMC), LAN (VXI-11, Telnet, Socket, Web), Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, salida VGA.
• Servidor web integrado soporta control remoto mediante el puerto LAN.
• Soporta comandos de control remoto SCPI.

Datos técnicos

Video

¡Visite nuestra seccion Videos – alla usted encontrara mas videos interesantes!

Manual de usuario

 Descargar manual de usuario para SIGLENT SDS5104X (en inglés).

Contenido del paquete

• Osciloscopio de fósforo digital SIGLENT SDS5104X — 1 ud.
• Sondas pasivas — 4 uds.
• Cable USB — 1 ud.
• Cable de alimentación — 1 ud.
• Certificado de calibración — 1 ud.
• Manual de usuario — 1 ud.

Diagonal de pantalla osciloscopio digital:

• 10.1" pantalla TFT

Cantidad de canales osciloscopio digital:

• De 4 canales

• Con analizador lógico de 16 canales

Banda de frecuencias osciloscopio digital:

• 1 GHz

Tipo osciloscopio digital:

• De mesa

• De señales mixtas

• Con generador incorporado

• Táctil

• Fósforo

Frecuencia de muestreo osciloscopio digital:

• 5 GS/s

Capacidad de memoria osciloscopio digital:

• 250 Mpts
