Analizador de espectro RIGOL RSA5065-TG

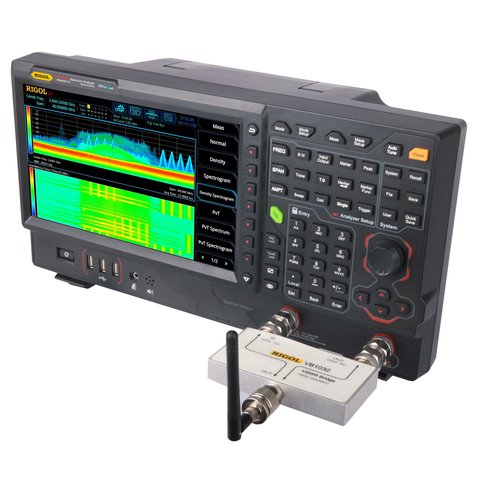

RIGOL RSA5065-TG es un analizador de espectro que permite trabajar en tiempo real, visualizar simultáneamente gran cantidad de datos y posee funciones avanzadas de disparo, que permite al usuario captar, identificar y analizar eventos complejos. El aparato permite escanear el espectro completo en el rango de 9 kHz a 6.5 GHz con frecuencia de muestreo máxima 51.2 Mbps. RIGOL RSA5065-TG está equipado con pantalla táctil de 10.1" (25.6 cm) con resolución 1024×600 píxeles y generador de seguimiento integrado con el rango 100 kHz - 6.5 GHz, que permite usar el analizador de espectro para medir parámetros S.

Es una herramienta perfecta para ingenieros que trabajan con tecnologías RF (Wi-Fi, Bluetooth, etc.).

Particularidades

• Tecnología Ultra-Real
• Frecuencia de hasta 6.5 GHz
• Nivel medio de ruidos propios (DANL): <-165 dBm (típico)
• Ruido de fase <-108 dBn/Hz (típico)
• Error de medición de nivel <0.8 dB
• Generador de seguimiento de 6.5 GHz
• Resolución mínima por el ancho de banda (RBW) 1 Hz
• Filtro EMC y detector de cuasicresta
• Diferentes funciones de medición
• Múltiples modos de medición
• Ancho de banda para análisis en el tiempo real de hasta 40 MHz
• Varios modos de disparo
• Densidad, espectrograma y otros modos de visualización opcionales en el software
• Pantalla táctil capacitiva de 10.1'' (25.6 cm)

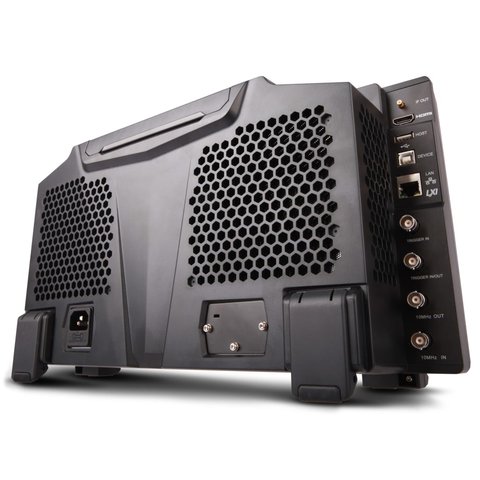

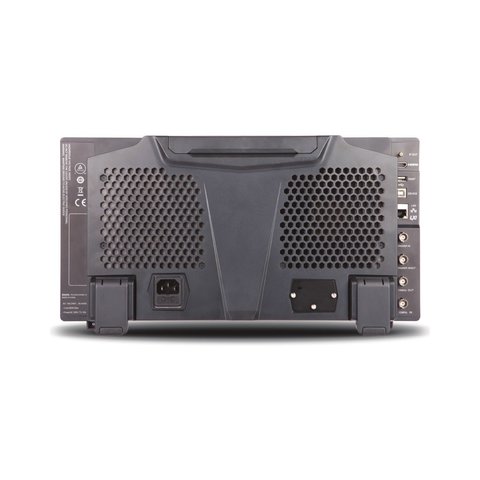

• USB, LAN, HDMI y otras interfaces de comunicación y visualización

Tabla comparativa de especificaciones técnicas

Especificaciones técnicas

Todos los modos de mediciones

Modo de uso general (GPSA)

Frecuencia

Precisión de lectura de frecuencia
Resolución de frecuencia marcada		intervalo/(número de puntos de exploración - 1)
Incertidumbre de frecuencia marcada		±(lectura de frecuencia marcada × precisión de frecuencia de referencia + 1% × intervalo + 10% × resolución por el ancho de banda + resolución de frecuencia marcada)
Frecuencímetro
Resolución		1 Hz
Incertidumbre		±(lectura de frecuencia marcada × precisión de frecuencia de referencia + resolución de frecuencímetro)
Intervalo de frecuencia
Rango		0 Hz, 10 Hz hasta frecuencia máxima
Resolución		2 Hz
Incertidumbre		±intervalo/(número de puntos de exploración - 1)
Ruido de fase SSB
		20 to 30°C，fc = 500 MHz
Señal de frecuencia de referencia	1 kHz	<-95 dBn/Hz (típico)
	10 kHz	<-106 dBn/Hz, <-108 dBn/Hz (típico)
	100 kHz	<-106 dBn/Hz, <-108 dBn/Hz (típico)
	1 MHz	<-115 dBn/Hz, <-117 dBn/Hz (típico)
FM residual
		20 a 30°C , RBW = VBW = 1 kHz
FM residual		<10 Hz (valor nominal)
Ancho de banda
Resolución por el ancho de banda (-3 dB)		1 Hz - 10 MHz, sucesivamente 1-3-10
Precisión de RBW		<5% (valor nominal)
Resolución por el filtro de coeficiente de forma (60 dB: 3 dB)		<5 (valor nominal)
Ancho de banda por señal de video (-3 dB)		1 Hz - 10 MHz, sucesivamente 1-3-10
Resolución por el ancho de bando (-6 dB)		200 Hz, 9 kHz, 120 kHz, 1 MHz

Amplitud

Rango de mediciones
Rango		fc ≥ 10 MHz
		DANL hasta +30 dBm
Nivel máximo seguro de entrada
Voltaje DC		50 V
Potencia de RF en el modo continuo		+30 dBm, atenuación ≥ 40 dB, preamplificador apagado
		-10 dBm, atenuación = 20 dB, preamplificador encendido
Nivel máximo de daños
Potencia de RF en el modo continuo		+33 dBm (2 W)
Nivel medio de ruidos reflejado (DANL)
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
Preamplificador apagado		atenuación = 0 dB, detector de muestreo, valores medios ≥ 50, generador de seguimiento apagado, normalizado hasta 1 Hz, 20 a 30°C, impedancia de entrada = 50 Ω
	9 kHz to 100 kHz	<-120 dBm (típico)		<-120 dBm (típico)
	100 kHz to 20 MHz	<-135 dBm, <-140 dBm (típico)		<-135 dBm, <-140 dBm (típico)
	20 MHz to 1.5 GHz	<-142 dBm, <-145 dBm (típico)		<-142 dBm, <-145 dBm (típico)
	1.5 GHz to 2.7 GHz	<-140 dBm, <-143 dBm (típico)		<-140 dBm, <-143 dBm (típico)
	2.7 GHz to 3.2 GHz	<-138 dBm, <-141 dBm (típico)		<-138 dBm, <-141 dBm (típico)
	3.2 GHz to 5.5 GHz			<-138 dBm, <-143 dBm (típico)
	5.5 GHz to 6.5 GHz			<-136 dBm, <-141 dBm (típico)
Preamplificador encendido	100 kHz to 20 MHz	<-152 dBm, <-160 dBm (típico)		<-152 dBm, <-160 dBm (típico)
	20 MHz to 1.5 GHz	<-162 dBm, <-165 dBm (típico)		<-162 dBm, <-165 dBm (típico)
	1.5 GHz to 2.7 GHz	<-160 dBm, <-163 dBm (típico)		<-160 dBm, <-163 dBm (típico)
	2.7 GHz to 3.2 GHz	<-158 dBm, <-161 dBm (típico)		<-158 dBm, <-161 dBm (típico)
	3.2 GHz to 5.5 GHz			<-156 dBm, <-161 dBm (típico)
	5.5 GHz to 6.5 GHz			<-154 dBm, <-159 dBm (típico)
Visualización de nivel
Escala logarítmica		1 dB - 200 dB
Escala lineal		de 0 hasta nivel de referencia
Número de puntos a reflejar		801
Número de grabaciones		6
Detector de grabaciones		normal, cresta positiva, cresta negativa, muestreo, RMS promedio, voltaje promedio, quasicresta
Funciones de grabación		clear write, max hold, min hold, promedio, view, blank
Unidades de medición		dBm, dBmV, dBμV, nV, μV, mV, V, nW, μW, mW, W
Respuesta en frecuencia
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
		atenuación = 10 dB, relativo a 50 MHz, 20 a 30°C
Preamplificador apagado	100 kHz to 3.2 GHz	<0.5 dB, <0.3 dB (típico)		<0.5 dB, <0.3 dB (típico)
	3.2 GHz to 6.5 GHz			<0.7 dB, <0.5 dB (típico)
		atenuación = 0 dB, relativo a 50 MHz, 20 – 30℃
Preamplificador encendido	100 kHz to 3.2 GHz	<0.7 dB, <0.3 dB (típico)		<0.7 dB, <0.3 dB (típico)
	3.2 GHz to 6.5 GHz			<0.9 dB, <0.5 dB (típico)
Incertidumbre de atenuación de entrada
Rango de ajustes		0 dB – 50 dB, con el paso 1 dB
Incertidumbre		fc = 50 MHz, relativo a 10 dB, preamplificador apagado, 20℃ – 30℃
		<0.3 dB
Precisión absoluta de amplitud
Incertidumbre		fc = 50 MHz, detector de cresta, preamplificador apagado, atenuación = 10 dB, nivel de señal de entrada = -10 dBm, 20℃ – 30℃
		<0.3 dB
Nivel de referencia
Rango	Escala logarítmica	-170 dBm – +30 dBm, con el paso 0.01 dB
	Escala lineal	707 pV – 7.07 V, resolución 0.11% (0.01 dB)
RBW Switching
Incertidumbre		1 Hz – 1 MHz: <0.1 dB
		3 MHz, 10 MHz: <0.3 dB
Incertidumbre de medición de nivel
		nivel de probabilidad de confianza 95%, S/N > 20 dB, RBW = VBW = 1 kHz, preamplificador apagado, atenuación = 10 dB, -50 dBm < nivel de entrada ≤ 0 dBm, fc > 10 MHz, 20℃ – 30℃
Incertidumbre de medición de nivel		<0.8 dB (valor nominal)
Entrada RF VSWR
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
VSWR	300 kHz a 3.2 GHz	<1.6 (nominal)		<1.6 (nominal)
	3.2 GHz to 6.5 GHz			<1.8 (nominal)
Distorsión
Intercepción de componentes de segunda armónica (SHI)		fc ≥ 50 MHz, nivel de señal de entrada = -20 dBm, atenuación = 0 dB, preamplificador apagado
		+45 dBm
Intercepción de componentes de tercer nivel (–I)		fc ≥ 50 MHz, dos -20 dBm tonos con 200 kHz, atenuación = 0 dB, preamplificador apagado
		+11 dBm, +15 dBm (típico)
Distorsiones de amplitud 1 dB (P1dB)		fc ≥ 50 MHz, atenuación = 0 dB, preamplificador apagado
		0 dBm (norminal)
Señal parásita de salida
Respuesta residual		entrada se interrumpe con carga 50 Ω, atenuación = 0 dB, 20℃ – 30℃
		<-90 dBm, <-100 dBm (típico)
Frecuencia intermedia		<-60 dBn
Entrada parásita		nivel de mezclado = -30 dBm
		<-60 dBc

Exploración

Disparo

Generador de seguimiento

Modo de analizador de espectro en tiempo real (RTSA)

Contenido del paquete

• Analizador de espectro RIGOL RSA5065-TG — 1 ud.
• Cable de alimentación — 1 ud.

Funciones adicionales analizador de espectro:

• Con generador de barrido

Frecuencia máxima analizador de espectro:

• 6,5 GHz
