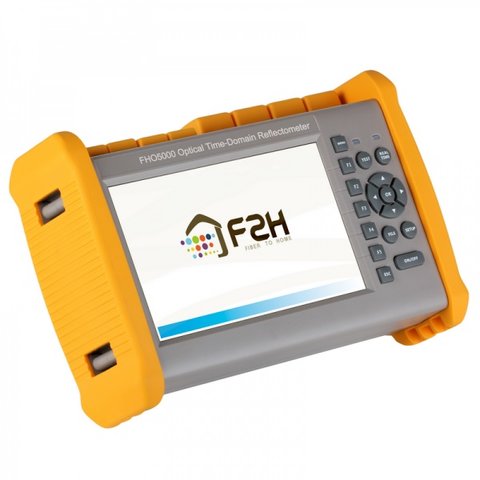

Reflectómetro óptico (OTDR) Grandway FHO5000-S2538F
Código: 875001
Código: 875001 7.5 kg Garantía: 12 meses
Reflectómetro óptico portátil (OTDR) diseñado para trabajar con las fibras ópticas monomodo. Longitud de ondas: 1625 nm, rango dinámico: 38 dB. Localizador visual de fallos y medidor de potencia integrados.
Agregar a los productos deseados
Comparar
Comparar
Ahorrar con mayoreo
Descripción
Garantía
Descripción
Grandway FHO5000-S2538F es un reflectómetro óptico portátil (OTDR) diseñado para trabajar con las fibras ópticas monomodo. Longitud de ondas:1625 nm, rango dinámico: 38 dB.
Permite chequear las redes de cualquier nivel: desde centos de datos (con distancia de trabajo mínima) hasta las redes intermunicipales con el rango dinámico grande.
Particularidades

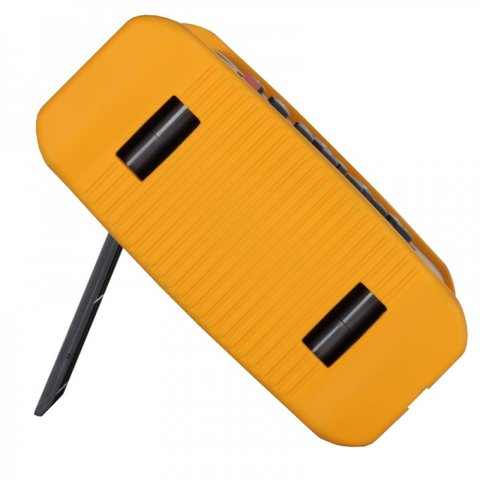

- Carcasa resistente a caídas y golpes.
- Sencillo en el uso, resultados de mediciones se visualizan presionando un solo botón.
- Longitud de onda seleccionable.
- Función de mediciones en tiempo real.
- Protección contra rediación óptica de alta potencia.
- Localizador visual de fallos integrado.
- Fuente de luz visible (para demostrar los puntos de chequeo) integrada.
- Medidor de potencia.
- Pantalla táctil.
- Microscopio óptico y Wi-Fi (opcional).
- Capacidad de memoria: hasta 40,000 reflectogramas.
- Posibilidad de conectar el ordenador y otros dispositivos mediante varios puertos USB.
- Posibilidad de realizar chequeo remoto mediante el puerto USB o cable de red.
- Actualización de datos en el tiempo real (1 vez por segundo).
- Rango de tiempo de promediación (de 1 a 3600 s).
- Detección de tráfico en la fibra.
- Modo de comparación y superposición de reflectogramas.
- Software para componer e imprimir reportes.
- Indicador de nivel de carga de batería.
- Batería de gran capacidad.
Datos técnicos
| OTDR | |
|---|---|
| Longitud de onda | 1625 nm |
| Rango dinámico | 38 dB |
| Atenuación zona muerta (ADZ) | 5 m |
| Zona muerta por evento (EDZ) | 1 m |
| Ancho de impulso | 3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 μs, 2 μs, 5 μs, 10 μs, 20 μs |
| Puntos de muestreo | 128 000 |
| Resolución de distancia | mín. 0.25 m |
| Linealidad | ≤ 0.05 dB/dB |
| Umbral de pérdidas | 0.01 dB |
| Resolución de pérdidas | 0.001 dB |
| Resolución de distancia | 0.01 m |
| Precisión de distancia | ± (1 m + distancia medida × 3 × 10-5 + resolución de muestreo) |
| Localizador visual de fallos | 10 mW, 2 Hz |

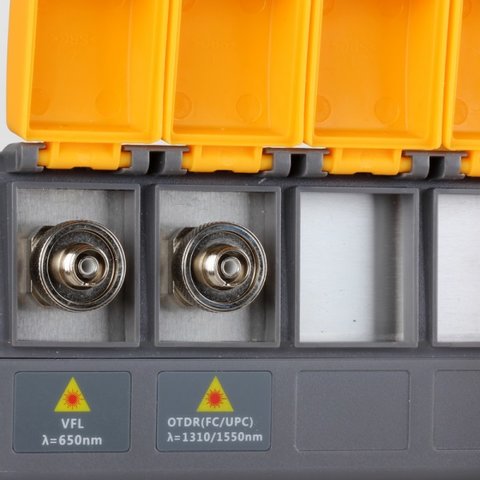

| Tipo de conector óptico | FC/PC |
| Memoria | 40 000 reflectogramas |

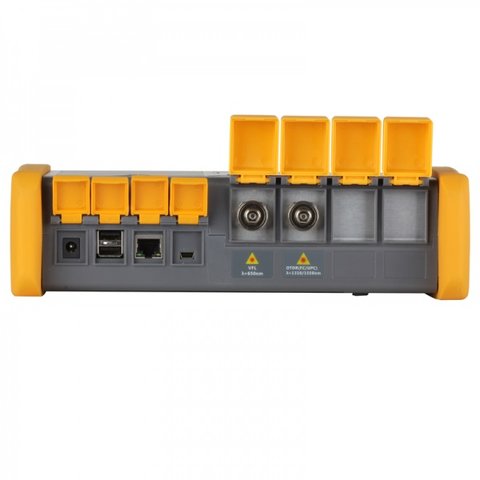

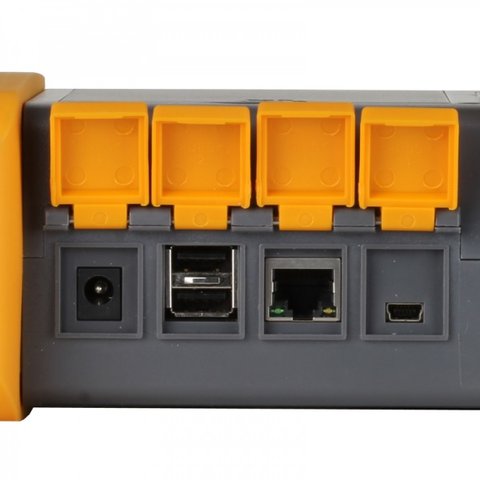

| Interfaces | RJ-45 (1 ud.), USB (3 uds.: tipo A, 2 uds.; tipo B, 1 ud.) |
| Pantalla | LCD TFT táctil a color de 7" |
| Alimentación | Red de 220 V o batería 6 horas de funcionamiento de batería |
| Temperatura de trabajo | de -10 a +50 °C |
| Temperatura de almacenamiento | de -20 a +70 °C |
| Dimensiones | 253 × 168 × 73.5 mm |
| Peso | 1.5 kg |
| Medidor de potencia PM | |
| Tipo de fotodiodo | InGaAs |
| Rango de longitud ondas recibidas | 800 – 1700 nm |
| Longitudes de ondas calibradas | 850/1300/1310/1490/1550/1625 nm |
| Rango dinámico | -70 to +10 dBm |
| Resolución | 0.01 dB |
| Precisión de mediciones | ± 3.5 dB ±1 nW |
| Tipo de adaptador | FC/PC |
| Fuente de luz | |
| Modo de funcionamiento | Puerto OTDR |
| Longitudes de ondas | 1625 nm |
| Potencia de salida | de -25 a 0 dBm |
| Precisión | ± 0.5 dB |
| Tipo de conector | FC/UPC (por defecto) o según el tipo de cotector de puerto OTDR |
Contenido del paquete
- Reflectómetro óptico (OTDR) Grandway FHO5000-S2538F — 1 ud.
- Adaptador de corriente de 12V — 1 ud.
- Batería de litio — 1 ud.
- Adaptador óptico FC — 1 ud.
- Cable USB — 1 ud.
- Guía rápida (eng.)— 1 ud.
- Certificado de calibración de fábrica (eng.) — 1 ud.
- Maletín de transporte — 1 ud.
Diapasón dinámico reflectómetro:
- 38 dB
Longitud de onda reflectómetro:
- 1625 nm
Fibras utilizadas reflectómetro:
- Monomodo
