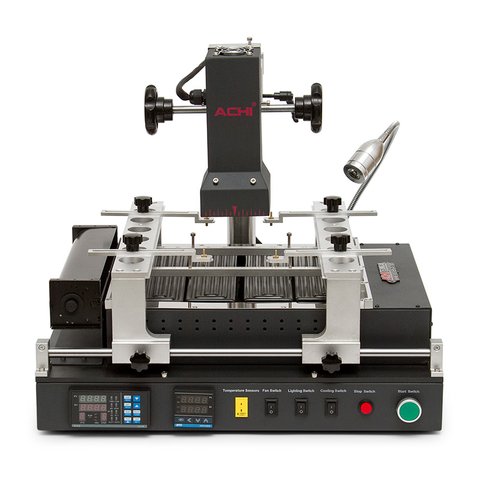

Estación de soldadura infrarroja ACHI IR-PRO-SC + Juego de accesorios para reballing

Estación de soldadura infrarroja ACHI IR-PRO-SC está especialmente diseñada para realizar las operaciones de soldadura y reballing en circuitos impresos grandes, por ejemplo, las placas madre y otros. Con ayuda de ACHI IR-PRO-SC se puede fácilmente montar y desmontar los componentes de las placas madre de ordenadores de mesa y portátiles, incluyendo las placas más finas y difíciles de reparar - placas madres de ordenadores portátiles ACER.
Estación ACHI IR-PRO-SC también es apta para realizar reballing de diferentes circuitos integrados BGA: CBGA, CCGA, CSP, QFN, MLF, PGA y otros, y resolver de este modo los problemas más frecuentes de las consolas de videojuegos XBOX-360 – "Tres luces rojas", "luz amarilla", etc.

Particularidades

• Estación de soldadura IR-PRO-SC puede ser conectada al PC a través del puerto RS232.
• Software especial para programar y controlar el proceso de soldadura y almacenar hasta 10 perfiles térmicos.
• Sistema de estabilización automática de temperatura mediante el sistema de control de respuesta (feedback) y regulador PID.

Video

Datos técnicos

Contenido del paquete

Estación de soldadura infrarroja ACHI IR-PRO-SC

• Estación de soldadura infrarroja ACHI IR-PRO-SC — 1 ud.
• Cable de datos — 1 ud.
• Cinta reflectora pegante — 1 ud.
• Guía del usuario — 1 ud.
• CD con el video de demostración — 1 ud.

Juego de accesorios para reballing

• Mesa para reballing (maquina azul) — 1 ud.
• Fundente Amtech — 1 ud.
• Bolas de soldadura (2500 uds/paquete)
  • 0.3 mm — 1 ud.
  • 0.35 mm — 1 ud.
  • 0.4 mm — 1 ud.
  • 0.45 mm — 1 ud.
  • 0.5 mm — 1 ud.
  • 0.55 mm — 1 ud.
  • 0.6 mm — 1 ud.
  • 0.76 mm — 1 ud.
• Lapiz de succión — 1 ud.
• Cinta Kapton — 1 ud.
• Malla para desoldar Goot CP-2015 — 1 ud.
• Cepillo — 1 ud.
• Raspadora — 1 ud.
• Plantillas BGA — 10 uds.
  • Universal 0.3 mm
  • Universal 0.35 mm
  • Universal 0.4 mm
  • Universal 0.45 mm
  • Universal 0.5 mm
  • Universal 0.55 mm
  • Universal 0.6 (paso = 1.0 mm)
  • Universal 0.6 (paso = 0.9 mm)
  • Universal 0.6 (paso = 1.1 mm)
  • Universal 0.76 (paso = 1.27 mm)

Tamaño del calentador inferior sistemas de soldadura:

• 26x24 cm

Potencia total sistemas de soldadura:

• 2500 W

Tipo de control sistemas de soldadura:

• Microcontroller / PC synchronization

Tipo de calentador superior sistemas de soldadura:

• Cerámico

Tipo de calentador inferior sistemas de soldadura:

• Cerámico

Potencia de calentador superior sistemas de soldadura:

• 400 W
