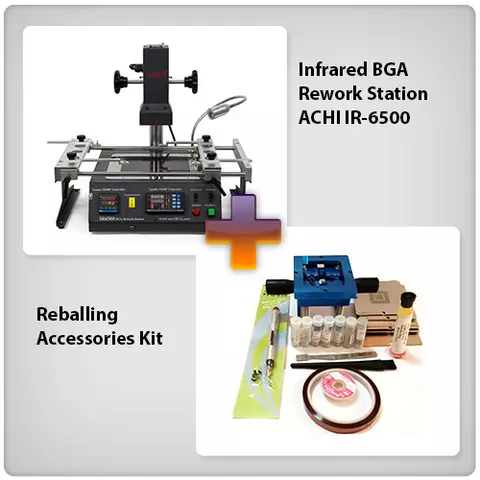

Estación de soldadura infrarroja ACHI IR-6500 + Juego de accesorios para reballing

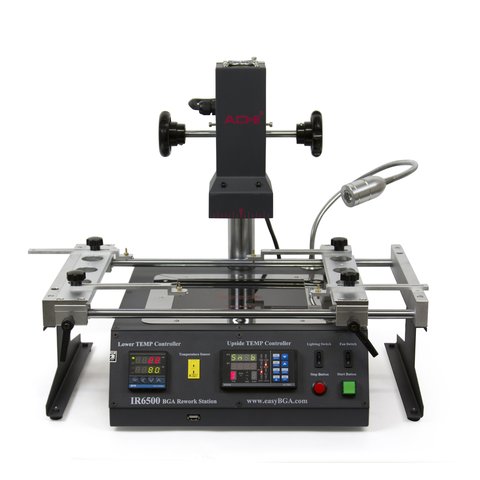

ACHI IR-6500 es una estación de soldadura infrarroja multifuncional semiautomática con función de sincronización con el ordenador y calentador cerámico, destinada para reparación de componentes CBGA, CCGA, CSP, QFN, MLF, PGA y todos los tipos de placas μBGA epóxicas. Posibilidad de programar diferentes perfiles térmicos permite elegir el régimen adecuado para cada tipo de soldadura, incluyendo aleaciones sin plomo.

Particularidades

• Estación de soldadura destinada para reparación de placas de ordenadores (incluyendo placas madres y ordenadores portátiles), consolas de videojuegos, placas de equipos electrónicos con LCD y otras placas BGA grandes.
• Idónea para soldar y desoldar los componentes CBGA, CCGA, CSP, QFN, MLF, PGA y todos los tipos de placas μBGA epóxicas.
• Trabaja con soldaduras con y sin plomo.
• Tecnología de soldadura infrarroja en el espectro invisible (luz negra).
• Incluye termocupla tipo K OMEGA para controlar la temperatura con mayor precisión.
• Tecnología de control de temperatura mediante un circuito cerrado garantiza control exacto de temperatura y distribución uniforme del calor.
• Proceso de desmontaje ocupa aproximadamente 5 minutos.
• Temperatura máxima hasta 400 °C.
• Posibilidad de conectar el ordenador mediante el puerto USB y manejar el proceso con ayuda del software «IRSOFT».
• 8 posiciones para aumentar y 8 posiciones para mantener la temperatura.
• Posibilidad de almacenar hasta 10 grupos de perfiles térmicos simultáneamente.
• Paquete incluye un CD con el manual y video de demostración.

Manuales

Descargar manual del usuario de ACHI IR-6500 (en inglés)

Datos técnicos

Video

Contenido del paquete

Estación de soldadura infrarroja ACHI IR-6500

• Estación de soldadura ACHI IR-6500 – 1 ud.
• Soporte para placas – 1 ud.
• Termocupla con soporte – 1 ud.
• Cable USB – 1 ud.
• Manual de usuario – 1 ud.
• CD con el software y video de demostración – 1 ud.

Juego de accesorios para reballing

• Mesa para reballing (maquina azul) — 1 ud.
• Fundente Amtech — 1 ud.
• Bolas de soldadura (2500 uds/paquete)
  • 0.3 mm — 1 ud.
  • 0.35 mm — 1 ud.
  • 0.4 mm — 1 ud.
  • 0.45 mm — 1 ud.
  • 0.5 mm — 1 ud.
  • 0.55 mm — 1 ud.
  • 0.6 mm — 1 ud.
  • 0.76 mm — 1 ud.
• Lapiz de succión — 1 ud.
• Cinta Kapton — 1 ud.
• Malla para desoldar Goot CP-2015 — 1 ud.
• Cepillo — 1 ud.
• Raspadora — 1 ud.
• Plantillas BGA — 10 uds.
  • Universal 0.3 mm
  • Universal 0.35 mm
  • Universal 0.4 mm
  • Universal 0.45 mm
  • Universal 0.5 mm
  • Universal 0.55 mm
  • Universal 0.6 (paso = 1.0 mm)
  • Universal 0.6 (paso = 0.9 mm)
  • Universal 0.6 (paso = 1.1 mm)
  • Universal 0.76 (paso = 1.27 mm)

Tamaño del calentador inferior sistemas de soldadura:

• 18x18 cm

Tipo de control sistemas de soldadura:

• Microcontroller / PC synchronization

Tipo de calentador superior sistemas de soldadura:

• Cerámico

Tipo de calentador inferior sistemas de soldadura:

• Cerámico

Potencia de calentador superior sistemas de soldadura:

• 400 W

Potencia total sistemas de soldadura:

• 1350 W
