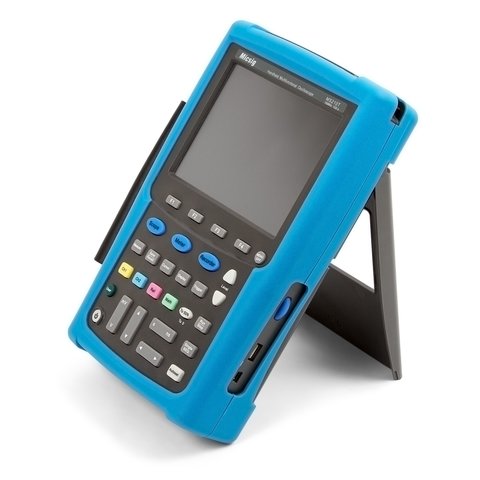

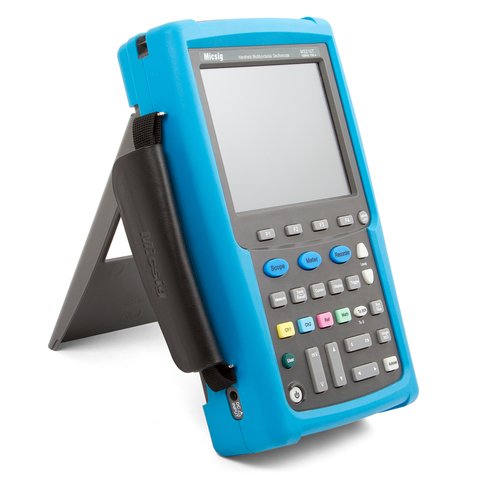

Osciloscopio digital portátil Micsig MS210T
Código: 848022
Osciloscopio digital portátil Micsig MS210T
Información general
Video
Garantía
USD 640.00
Información general
Video
5 kg 110, 220 V Garantía: 12 meses
Osciliscopio digital de 2 canales (ancho de banda 100 MHz) con funciones de multímetro, equipado con pantalla LCD TFT de 5.7".
USD 640.00
Osciloscopio Micsig MS210T permite medir el coeficiente de amplificación, barrido horizontal y posición de señal en tres modos diferentes: normal, con ayuda de botones; con ayuda de rueda giratoria; o mediante la pantalla táctil. El software Micsig ScopeSuite es muy completo y posee varias funciones útiles: actualización de software, manejo en tiempo real, mediciones automáticas, almacenamiento de señal en tiempo real, grabación y análisis de datos. Modelo MS210T está equipado con una pantalla LCD TFT táctil de 5.7" pulgadas con resolución 640 × 480.
Particularidades
- 3 modos de manejo: con botones, rueda giratoria y pantalla táctil.
- Memoria: 240 mil puntos.
- Resolución de pantalla 640×480.
- 31 formas de mediciones automáticas.
- Posibilidad de realizar de mediciones con ayuda del cursor.
- 3 formas de almacenamiento: multímetro, osciloscopio, trazador.
- En el modo de multímetro es posible realizar 10 tipos de mediciones y pruebas: voltaje AC/DC, corriente, resistencia, etc.
- Software especial ScopeSuite.
Video
Datos técnicos
| Ancho de banda | 100 MHz |
| Tiempo de subida | ≤3,5 ns |
| Frecuencia de muestreo en tiempo real | un canal: 1 GSam/s dos canales: 500 MSam/s |
| Capacidad de memoria | un canal: 240 Kpts dos canales: 120 Kpts |
| Canal aislado | no se soporta |
| Sistema vertical | |
|---|---|
| Canales | 2 canales para el osciloscopio, 1 canal para el multímetro |
| Entrada | DC, AC, GND |
| Impedancia de entrada | en paralelo 1 MΩ ±1% con 15 pF ±3 pF |
| Sensibilidad vertical | 5 mV/div ~ 50 V/div |
| Resolución vertical | 8 bit |
| Voltaje máximo de entrada | 600 V CAT Ⅱ 300 V CATⅢ |
| Sistema horizontal | |
| Diapasón de base de tiempo | 4 ns/div ~ 10 s/div |
| Precisión de base de tiempo | 20 ppm |
| Modos de muestreo | normal, promedio, pico-pico, límite de dominio |
| Almacenamiento de señales | 4 oscilogramas (con posibilidad de almacenar los datos en una memoria flash) |
| Sistemas de disparo | |
| Formas de disparo | frontal, impulso, lógico, conexión de bus en serie (UART, LIN, CAN, SPI, I2C) |
| Entrada de disparo | DC, AC, supresión de frecuencias altas, supresión de frecuencias bajas, supresión de ruidos |
| Modos de disparo | automático, normal, singular |
| Fuentes de disparo | CH1, CH2 |
| Mediciones | |
| Mediciones automáticas | 31 forma |
| Tipos de cursor | horizontal, vertical, cruzado |
| Operaciones matemáticas | |
| Operador | suma, resta, multiplicación, división |
| Ajustes de ventana FFT | rectangular, Hamming, Blackman-Harris, Hanning |
| Pantalla | |
| Pantalla | LCD TFT táctil de 5.7" pulgadas |
| Resolución | 640 × 480 |
| Visualización de oscilogramas 3D | no se soporta |
| Graticula de la zona de visualización de oscilogramas | 12 divisiones horizontales × 8 divisiones verticales |
| Forma | forma YT (puede ser mejorada hasta XY) |
| Puertos de entrada/salida y conectividad | |
| Mini USB 2.0 | para el ordenador |
| USB 2.0 | para las tarjetas de memoria |
| WiFi | no se soporta |
| Multímetro | |
| Tipos de mediciones | 10 mediciones físicas (voltaje, corriente, resistencia, capacitancia, test de diodos, etc.) |
| Precisión de mediciones | 4 bit |
| Valores reflejados | máximo, promedio, mínimo, valores con el tiempo fijado, relativos |
| Registración y almacenamiento de datos | |
| Contenido del registrador | mediciones del multímetro, osciloscopio, oscilogramas |
| Base de tiempo del registrador | mediciones del multímetro: 10 s/div ~ 20 min/div mediciones del osciloscopio: 10 s/div ~ 20 min/div oscilograma: 100 mks/div ~ 2 min/div |
| Tiempo de almacenamiento de datos en el registrador | max. 17 días (puede ser modificado con ayuda de memoria flash) |
| Alimentación | |
| Adaptador de alimentación | entrada: 100-240 V AC, 50-60 Hz, 2 A; salida: 12 V DC, 5 A |
| Batería | capacidad: 7.4 V / 6000 mAh, tiempo de funcionamiento 4~5 horas |
| Condiciones ambientales | |
| Temperatura de funcionamiento | -20℃ ~ +50℃ |
| Humedad relativa | < 85% (sin condensación) |
| Generales | |
| Dimensiones | 254 × 160 × 60 mm |
| Peso | Osciloscopio: 1380 g (sin batería), accesorios (estándar): 691 g, batería (estándar): 276 g |
Contenido del paquete
- Osciloscopio digital Micsig MS210T — 1 ud.
- Adaptador de alimentación — 1 ud.
- Sondas para el osciloscopio 10x — 1 juego.
- Tientas del multímetro — 1 juego.
- Cable USB — 1 ud.
- Batería Li-ion — 1 ud.
- CD con el software ScopeSuite — 1 ud.
Diagonal de pantalla osciloscopio digital:
- 5.6" pantalla TFT
Cantidad de canales osciloscopio digital:
- De 2 canales
Banda de frecuencias osciloscopio digital:
- 100 MHz
Tipo osciloscopio digital:
- Portátil
- Multímetro
- Táctil
Frecuencia de muestreo osciloscopio digital:
- 1 GS/s
Capacidad de memoria osciloscopio digital:
- 240 KB
