Osciloscopio digital portátil Hantek DSO1102B
Información general

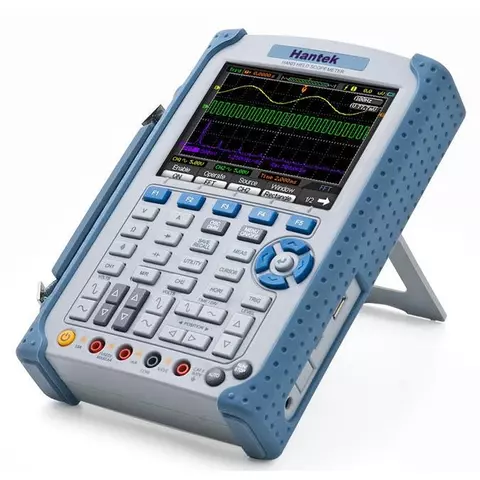

Hantek DSO1102B es un osciloscopio digital portátil de dos canales con el ancho de banda 100 MHz y frecuencia de muestreo 1GSa/s. Particularidad de este osciloscopio es la función de multímetro digital incorporado que permite al usuario medir el voltaje AC/DC, corriente AC/DC, resistencia, capacitancia, testear los diodos y efectuar chequeo de circuitos eléctricos.
Osciloscopio digital portátil Hantek DSO1102B es un aparato compacto y liviano que garantiza exactitud de mediciones y visualización de oscilogramas. Es prefecto para realizar pruebas industriales, mantenimiento de equipos en función, investigaciones, etc.
Particularidades
- Ancho de banda – 100 MHz.
- Frecuencia de muestreo – 1 GSa/s
- Memoria – 1millón de puntos.
- frecuencia de barrido 2500 capturas.
- Grabación hasta 1000 oscilogramas.
- 23 tipos de mediciones automáticas.
- Funciones de multímetro de precisión (6000 cuentas):
- Voltaje
- Corriente
- Resistencia
- Capacitancia
- Chequeo de circuitos
- Chequeo de diodos
- Funciones matemáticas: suma, resta, multiplicación, división y FFT.
- Modo X-Y.
- Función de apto/no apto (Pass/Fail).
- Se integra con Labview\VB\VC.
- Pantalla LCD a color de 5,6 pulgadas con resolución 640x480.
- Batería de Li recargable (hasta 6 horas de funcionamiento) incorporada.
- Menú cómodo y fácil de usar.
- Sistema multilingüe de ayudas.
- Interface USB Host/Device 2.0 con soporte de dispositivos de almacenamiento USB. Opcional RS232/LAN. Fácilmente se maneja desde un PC o de manera remota.
- Compatibilidad con el software: Windows 2000, XP, Vista, Windows 7.
Manual de usuario
Descargar Manual de usuario del Osciloscopio digital portátil Hantek DSO1102B (en inglés).
Datos técnicos
| Datos técnicos | |||||
|---|---|---|---|---|---|
| Canales | 2 | Ancho de banda | 100 MHz | ||
| Frecuencia de muestreo en tiempo real | 1 GSa/s | ||||
| Frecuencia de muestreo en tiempo equivalente | 25 GSa/s | ||||
| Memoria | 1 M (un solo canal), 512 K (dos canales) | ||||
| Diapasón de barrido | 4 ns/div ~ 40 s/div (en secuencia 2, 4, 8) | ||||
| Precisión de barrido | ±50 ppm | ||||
| Impedancia de entrada | Resistencia 1 MΩ | ||||
| Capacitancia 20 pF | |||||
| Entradas | AC, DC, tierra | Resolución vertical | 8 bit | ||
| Tiempo de subida | ≤ 3,5 ns | ||||
| Sensibilidad vertical | 2 mV/div ～ 5 V/div | ||||
| Disparo | |||||
| Fuente | CH1, CH2 | Sensibilidad del sistema | DC: 1 div. con DC hasta 10 MHz; 1,5 div. de 10 MHz hasta el máximo AC: Debilitamiento de la señal a menos de 10 Hz HF Reject: Debilitamiento de la señal a menos de 80 kHz LF Reject: Debilitamiento de la señal a menos de 150 kHz |
||
| Mediciones | |||||
| Mediciones automáticas | Frecuencia, Periodo, Pico a pico, Valor cuadrático medio (RMS), Min, Max, Tiempo de subida, Tiempo de bajada, Anchura + (Positive Width), anchura – (Negative Width) | ||||
| Mediciones del cursor | Manual, Track, Auto | ||||
| Modo de multímetro | |||||
| Resolución máxima | 6,000 cuentas | ||||
| Funciones | Voltaje AC/DC, Corrente AC/DC, resistencia, capacitancia, testeo de diodos, chequeo de circuitos | ||||
| Voltaje máximo de entrada | AC: 600 V, DC: 800 V | ||||
| Corriente máxima de entrada | AC: 10 A, DC: 10 A | ||||
| Impedancia de entrada | 10 MΩ | ||||
| Información general | |||||
| Pantalla | LCD a color de 5,6 pulgadas y 16 dígitos | ||||
| resolución | 640 × 480 | ||||
| Interfaces | USB-host, LAN (opcional) | ||||
| Alimentación | AC 100 V ~ 240 V, 50 Hz ~ 60 Hz; Entrada DC: 12-17 V, 1500 mA, Batería (integrada, Li-ion, ) | ||||
| Dimensiones | 245 × 163 × 52 mm | ||||
| Peso | 1.3 kg | ||||
Contenido del paquete
- Osciloscopio Hantek DSO1102B - 1 ud.
- Sondas para multímetro - 2 uds.
- Sondas para osciloscopio - 2 uds.
- Cable USB - 1 ud.
- Maletín - 1 ud.
- Adaptador - 1 ud.
- Manual de usuario - 1 ud.
Diagonal de pantalla osciloscopio digital:
- 5.6" pantalla TFT
Cantidad de canales osciloscopio digital:
- De 2 canales
Capacidad de memoria osciloscopio digital:
- 1 MB
Banda de frecuencias osciloscopio digital:
- 100 MHz
Tipo osciloscopio digital:
- Portátil
- Multímetro
Frecuencia de muestreo osciloscopio digital:
- 1 GS/s
