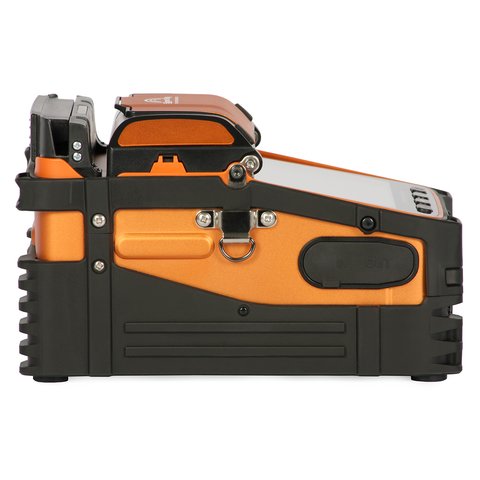

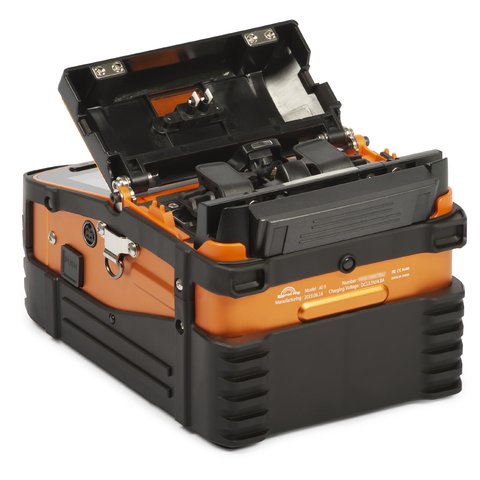

Empalmadora de fibra óptica Signalfire AI-9
Información general
Signalfire AI-9 es una empalmadora de fibra óptica con el sistema de centrado de fibras por el núcleo, enfoque automático y seis motores. A diferencia de modelos anteriores AI-9 está equipada con el localizador de fallas y medidor de potencia óptica integrados.
El aparato está equipado con el procesador de 4 núcleos y pantalla a color grande con brillo ajustable, que permite trabajar bajo la luz solar directa. AI-9 posee una interfaz amigable, enfoque automático y permite aumentar la imagen en la pantalla de hasta trescientas veces.
Tiempo de fusión: 5 segundos; tiempo de contracción térmica de cartucho: 15 segundos. El aparato está equipado con una batería de lítio de alta capacidad que permite realizar hasta 240 operaciones de fusión/calentamiento y cargar teléfono móvil. Signalfire AI-9 se destaca por su diseño compacto y liviano y carcasa resistente. Sistema de iluminación integrado permite usarlo en las condiciones de oscuridad completa.
Unidades claves del aparato están fabricadas de materiales de alta calidad: motor de pasos fabricado por la marca Siemens (Alemania), barras-guías - Roth ROUST (Alemania), carcasa fabricada de aluminio de aviación, batería recargable de litio es de marca Sanyo (Japón).
Combinación de tecnologías de punta y diseño novedoso garantiza fiabilidad, eficiencia y comodidad en el trabajo.
Particularidades
- Sistema de centrado de fibras por el núcleo

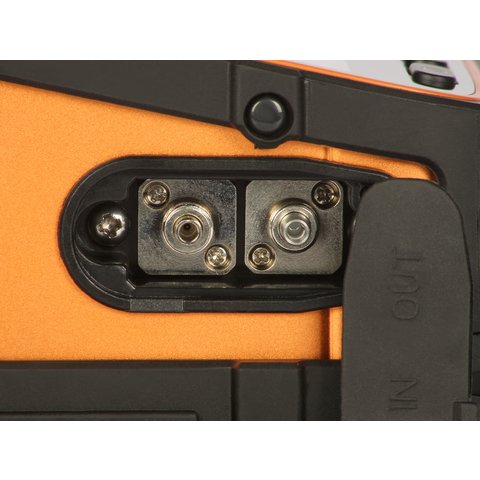

- Medidor de potencia óptica integrado (longitud de ondas: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm; rango de mediciones: -70 dBm...+6 dBm; precisión: < 0,3 dB).
- Localizador visual de fallas integrado (longitud de ondas: 650 nm; potencia: 15 mW; modos: constante o tono de 2 Hz).
- Sieis motores.
- Procesador de cuatro núcleos.
- Pantalla a color grande.
- Aumento hasta 300 veces.
- Tiempo de fusión 5 s, tiempo de contracción térmica: 15 s.
- Capacidad de batería completamente cargada: 240 ciclos (fusión + calentamiento).

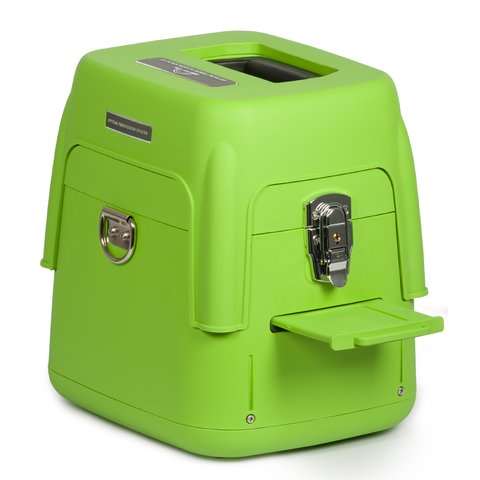

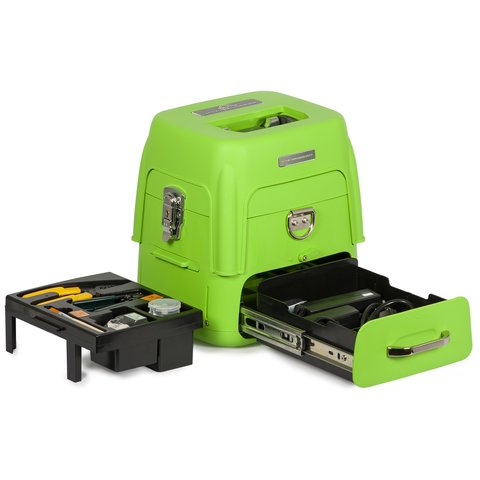

- Maletín con repisa que se puede utilizar en calidad de mesa de trabajo.
- Diseño compacto y liviano.
Especificaciones técnicas
| Modelo | Signalfire AI-9 | Signalfire AI-8 | Signalfire AI-7 |
| Tiempo de fusión ( típico) | 5 s | 6 s | 8 s |
| Tiempo de contracción térmica (típico) | 15 s | 15 s | 18 s |
| Tipos de fibras compatibles | SM (G.652&G.657), MM (G.651), DS (G.657), NZDS (G.655) | ||
| Pérdidas de fusión (típicas) | SM: 0.025 dB, MM: 0.01 dB, DS/NZDS: 0.04 dB | ||
| Modo de enfoque | enfoque automático | ||

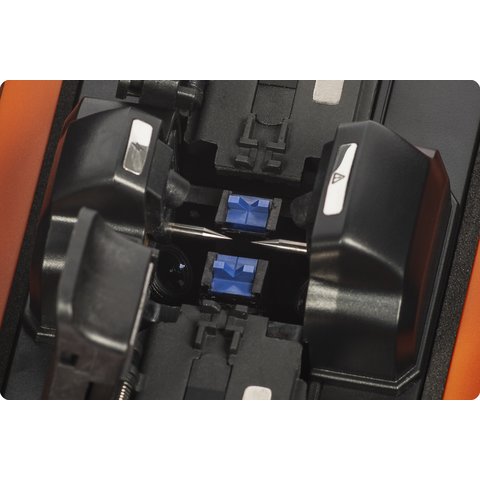

| Centrado de fibras | centrado por el núcleo; centrado manual | ||
| Tecnología de control | control y calibración del arco en el tiempo real | ||
| Pérdidas de retorno | >> 60 dB | ||
| Diámetro de fibras | diámetro de recubrimiento: 80-150 μm, diámetro de revestimiento: 100-1000 μm | ||
| Longitud de fibra pelada | 8 ~ 16 mm (revestimiento 250-1000 μm) | ||
| Cartucho termorretractil | 60 mm, 40 mm | ||
| Prueba de resistencia mecánica | estándar 2N | ||
| Sujetadores de fibras | sujetadores universales | ||
| Pantalla | LCD TFT a color de 5.1" | ||
| Actualización de software | actualización móvil, sincronización mediante Bluetooth | ||
| Modo de fusión | fusión normal / de alta precisión | ||
| Memoria interna | sincronización con el teléfono (posibilidad de almacenar la cantidad ilimitada de resultados) | ||
| Batería | batería de litio de 7800 mA , tiempo de carga ≥ 3,5 horas | ||

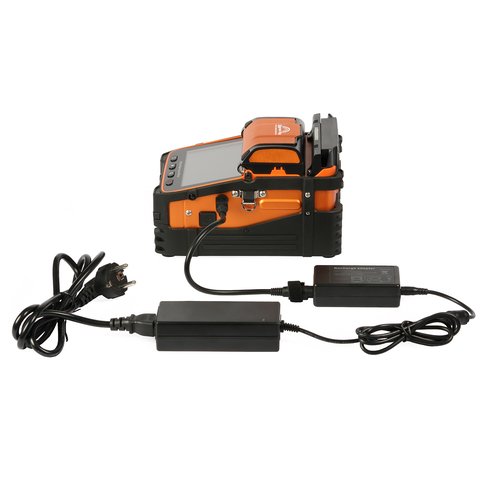

| Alimentación | entrada AC 100-240 V 50 / 60 Hz, salida DC 13.5 V / 4 A | ||
| Condiciones de trabajo | temperatura -15 ~ +50 ℃ humedad relativa <95% altura: 0 ~ 5000 m velocidad máxima del viento: ≤ 15 m/s |
||
| Dimensiones | Empalmadora de fibra | 130 × 122 × 148 mm | |
| Maletín | 270 × 237 × 293 mm | ||
| Peso | Empalmadora de fibra con batería | 2.08 kg | |
| Juego completo | 7.1 kg | ||
Video
Manual de usuario
Descargar manual de usuario para Signalfire AI-9.
Contenido del paquete
- Empalmadora de fibra óptica AI-9 — 1 ud.
- Electrodos de repuesto — 1 juego

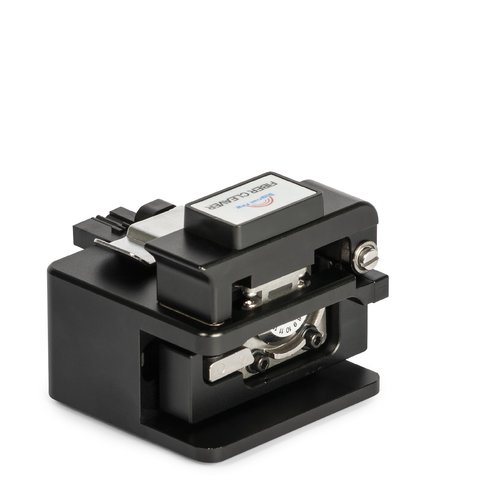

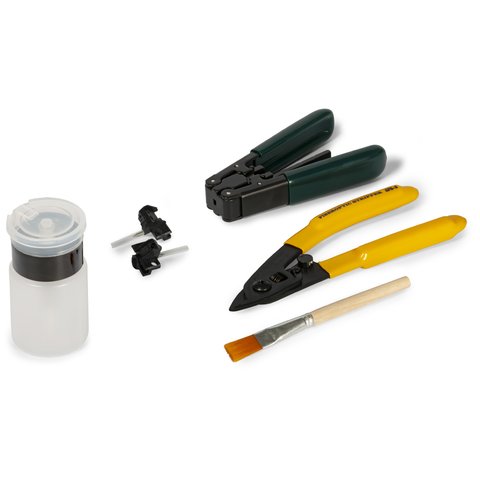

- Cortadora de fibras — 1 ud.
- Peladora de fibras ópticas — 1 ud.
- Pelacables — 1 ud.
- Llaves hexagonales — 1 juego
- Tarro para alcohol — 1 ud.
- Cepillo —— 1 ud.
- Fibras para calibrar el arco — 1 juego

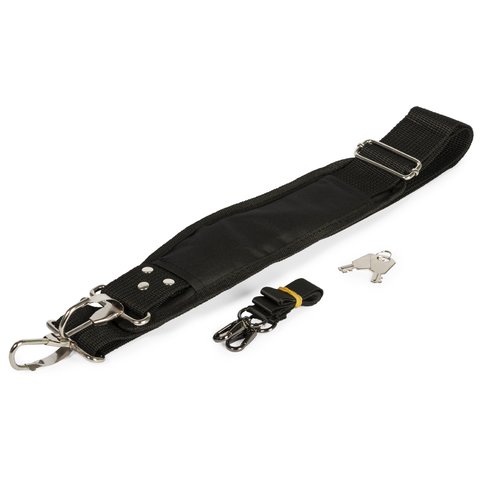

- Correa hombrera — 1 ud.

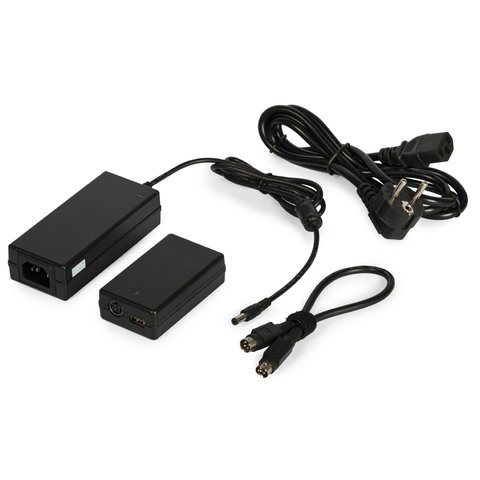

- Adaptador de corriente — 1 ud.

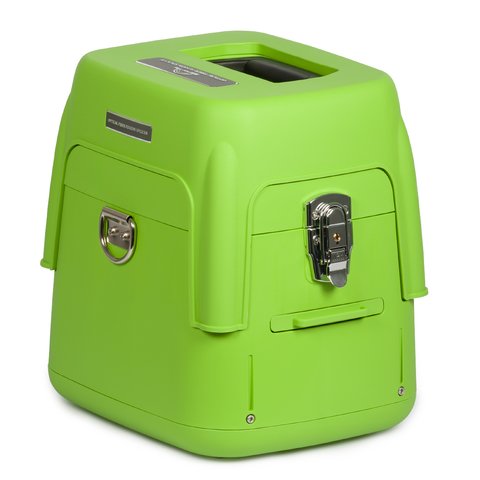

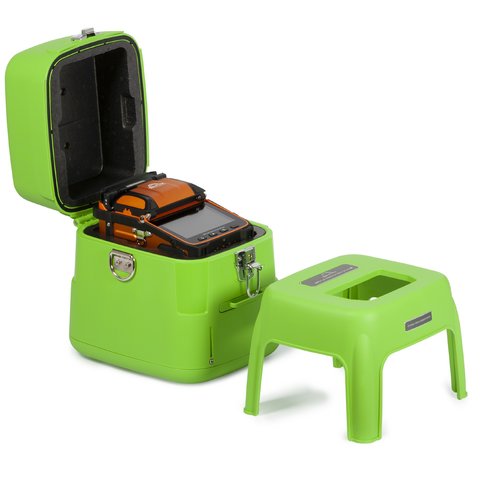

- Maletín de transporte — 1 ud.
- Manual de usuario —— 1 ud.
- Tarjeta de garantía — 1 ud.
