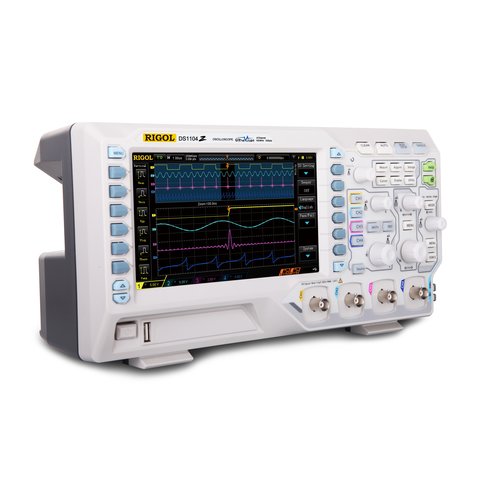

Osciliscopio digital RIGOL DS1074Z Plus
Información general
Osciloscopio digital RIGOL DS1074Z Plus es un modelo de cuatro canales (70 MHz) que puede ser actualizado hasta el osciloscopio de señales mixtas de 16 canales digitales. Es un osciloscopio digital compacto y liviano, que garantiza exactitud excepcional de mediciones y visualización de oscilogramas. RIGOL DS1074Z Plus permite captar hasta 30 000 oscilogramas por segundo y visualizarlas en la pantalla LCD a color de 7 pulgadas.
Osciloscopio digital RIGOL DS1074Z Plus es un aparato perfecto para realizar las pruebas industriales, mantenimiento de equipos en el proceso de explotación, investigaciones y todo tipo de trabajos que requieren realización de pruebas analógicas/digitales, fines educativos.
Particularidades
- Ancho de banda: 70 MHz.

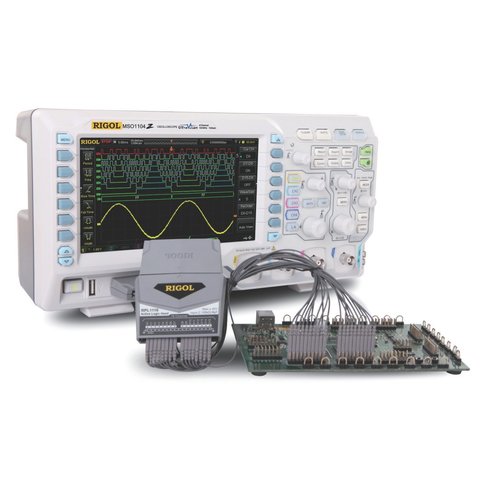

- 4 canales analógicos + 16 canales digitales (con opción de actualización MSO Upgrade Option).
- Frecuencia de muestreo en tiempo real: 1 GSam/s.
- Memoria: 12 Mpts.
- Tecnología innovadora UltraVision.
- Pantalla LCD a color de 7".
- Sensibilidad vertical: 1 mV/div – 10 V/div.
- Funciones matemáticas: suma, resta, multiplicación, división, FFT y otras.
- Diseño compacto y liviano.
Datos técnicos
| Ancho de banda | 70 MHz |
| Canales analógicos | 4 |
| Canales digitales | 16 (opción MSO Upgrade Option) |
| Frecuencia de muestreo en tiempo real | 1,0 GSam/s |
| Memoria | 12 Mpts., (opcional 24 Mpts) |
| Grabación de oscilogramas | 30 000 oscilogramas/seg |
| Diapasón de sensibilidad vertical | 1 mV/div – 10 V/div |
| Diapasón de decalaje | 1 mV/div - 499 mV/div: ± 2 V 500 mV/div - 10 V/div: ± 100 V |
| Resolución vertical | 8 bit |
| Funciones matemáticas | suma, resta, multiplicación, FFT, editadas por el usuario |
| Voltaje de salida | ~ 3 V, pico-pico | Frecuencia | 1 kHz |
| Potencia | 50 W (max.) |
| Alimentación | 100-120 V/50 Hz/60 Hz/400 Hz 100-240 V/50 Hz/60 Hz |
| Método de enfriamiento | ventilador |
| Pantalla | LCD a color de 7" (800×480) |
| Diapasón de temperaturas | Funcionamiento: 0°C a +50°C Almacenamiento: -20°C a +70°C |
| Peso | 3,8 kg (± 0,2 kg) |
| Dimensiones | 313,1 × 160,8 × 122,4 mm |
Ficha de datos
Descargar ficha de datos de RIGOL DS1074Z Plus .
Manual de usuario
Descargar manual de usuario para RIGOL DS1074Z Plus.
Video

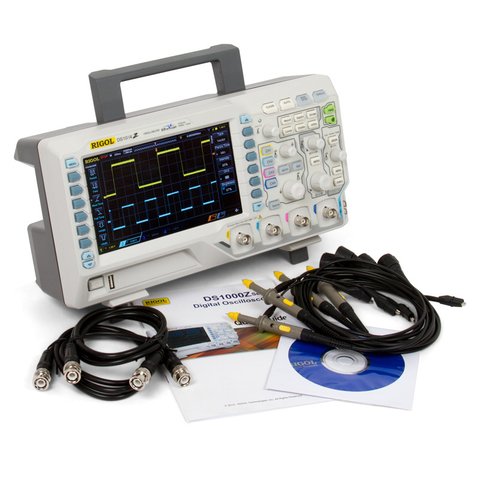

Contenido del paquete
- Osciloscopio digital RIGOL DS1074Z Plus - (1 ud.)
- Cable de alimentación - (1 ud.)
- Sondas pasivas - (4 uds.)
- Cable USB - (1 ud.)
Diagonal de pantalla osciloscopio digital:
- 7.0" pantalla TFT
Cantidad de canales osciloscopio digital:
- De 4 canales
- Con analizador lógico de 16 canales
Tipo osciloscopio digital:
- De mesa
- De señales mixtas
Frecuencia de muestreo osciloscopio digital:
- 1 GS/s
Banda de frecuencias osciloscopio digital:
- 70 MHz
Capacidad de memoria osciloscopio digital:
- 12 MB
