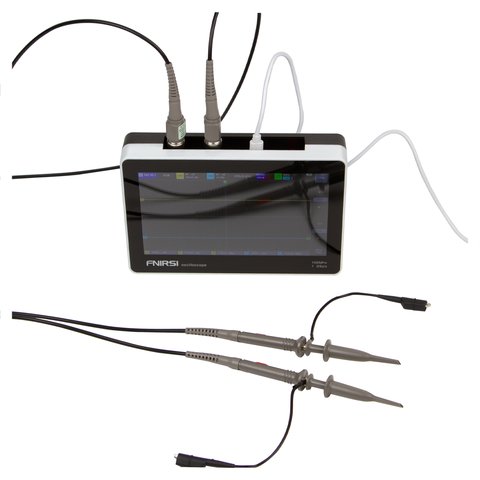

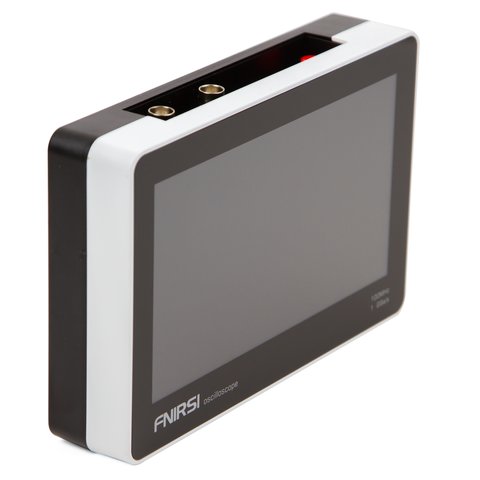

Osciloscopio digital portátil FNIRSI 1013D
Información general
FNIRSI 1013D es un osciloscopio digital portátil de dos canales con el ancho de banda 100 MHz, equipado con pantalla TFT a color de 7", batería recargable de litio con capacidad suficiente para 4 horas de trabajo autónomo y puerto USB para conectar el aparato a la computadora. Resolución vertical 8 bit, frecuencia de muestreo en teimpo real 1 GS/s.
Memoria interna del dispositivo de 1 GB permite guardar hasta 1000 señales. Osciloscopio FNIRSI 1013D está diseñado para realizar diagnóstico y reparación de equipos radioelectrónicos.
Particularidades
- Diseño compacto.
- Pantalla TFT a color de 7" (800 × 480 píxeles).
- Protección contra sobrevoltaje: módulo integrado garantiza protección hasta 400 V.
- Equipado con el generador integrado de 1 kHz para calibrar las sondas.
- Memoria interna de 1 GB permite almacenar hasta 1000 señales y 1000 capturas de pantalla.
- Función de mediciones automáticas.
- Función Roll.
- Función de generación de figuras de Lissajous.
- Brillo de pantalla ajustable.

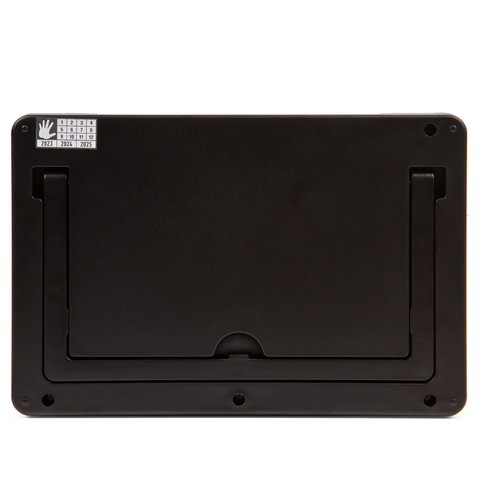

- Equipado con soporte de sobremesa.
Especificaciones técnicas
| Canales | 2 |
| Ancho de banda | 100 MHz |
| Frecuencia de muestreo en tiempo real | 1 GS/s |
| Capacidad de almacenamiento | 240 KB |
| Parámetros de entrada | |
|---|---|
| Corriente de entrada | DC, AC |
| Impedancia de entrada | 1 Ω |
| Atenuador de sondas | 1 X, 10 X |
| Voltaje de entrada máximo | 40 V (1 X), 400 V (10 X) |
| Sistema horizontal | |
| Escala de base de tiempo | 50 s / div - 10 ns / div |
| Sistema vertical | |
| Escala de base de tiempo | 50 mV / div - 500 V / div |
| Tiempo de crecimiento | < 3 ns |
| Resolución vertical | 8 bit |
| Precisión de voltaje | ± 2% |
| Precisión de frecuencia | ± 0,01% |
| Sistema de disparo | |
| Modos de disparo | Automático, Normal, Singular |
| Tipos de disparo | Frente ascendiente/descendiente |
| Sistema de mediciones | |
| Mediciones automáticas | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
| Mediciones por cursor | XY, Y trigger |
| Generales | |
| Pantalla | TFT a color táctil de 7", 800 × 480 píxeles |
| Alimentación | Batería de litio de 6000 mAh integrada (hasta 4 horas de funcionamiento autónomo, tiempo de carga: 5 horas) |
| Interfaz | USB (5 V / 2 A) |
| Memoria integrada | 1 GB |
| Almacenamiento | 1000 señales + 1000 capturas de pantalla |
| Dimensiones | 184 × 124 × 50 mm |
| Peso neto | 650 g |

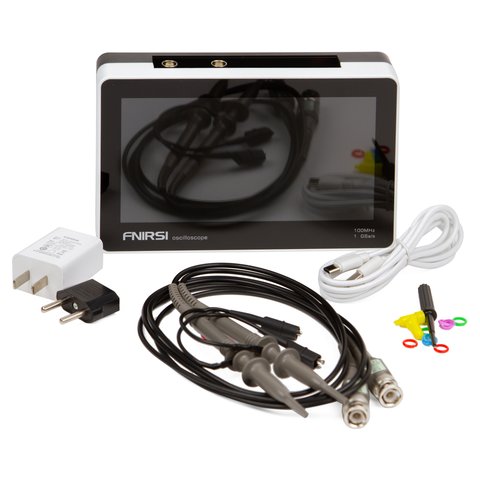

Contenido del paquete
- Osciloscopio digital FNIRSI 1013D — 1 ud.
- Sondas de medición — 2 uds.
- Unidad de fuente de alimentación - 1 ud.
- Cable USB — 1 ud.
- Adaptador de corriente — 1 ud.
- Manual de usuario — 1 ud.
Diagonal de pantalla osciloscopio digital:
- 7.0" pantalla TFT
Cantidad de canales osciloscopio digital:
- De 2 canales
Banda de frecuencias osciloscopio digital:
- 100 MHz
Tipo osciloscopio digital:
- Portátil
- Táctil
Frecuencia de muestreo osciloscopio digital:
- 1 GS/s
Capacidad de memoria osciloscopio digital:
- 240 KB
