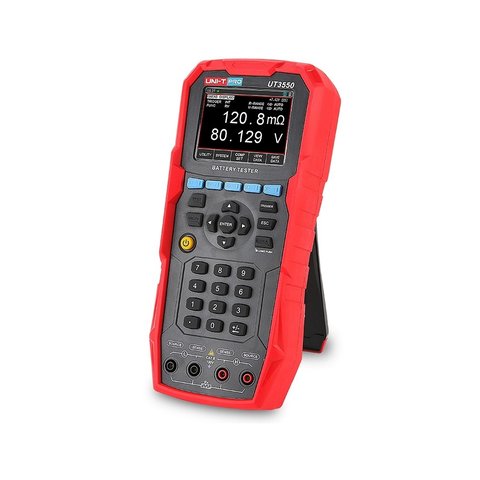

Analizador de baterías UNI-T UT3550
UNI-T UT355 es un analizador de baterías portátil completamente automatizado, equipado con el microprocesador de alto rendimiento ARM de 32 bit. Permite medir resistencia en el rango de 0.001mΩ a 30.00Ω y voltaje DC de 0,0001V a 100,00V.
El aparato está provisto de interfaz USB Type C que permite manejarlo de manera remota y efectuar recolección y análisis de datos . UT3550 también es compatible con SCPI (Standard Command for Programmable Instrument).
El analizador permite medir resistencia interna de varios tipos de baterías, incluyendo baterías de litio, hidrógeno, plomo-ácido, baterías de tipo botón, etc. Grado de protección IP65 permite usar el aparato en condiciones ambientales adversas.
Particularidades
- Alta precisión de mediciones (resistencia en el rango 0.001 mΩ ~ 30.00 Ω / voltage 0.0001 V ~ 100.000 V).
- Función de clasificación tiene tres modos de funcionamiento: lectura directa de valores, porcentaje y valor absoluto.
- Prueba de tiempo y función de almacenamiento de datos: permiten definir el intervalo de tiempo para grabación automática de resultados.
- Capacidad de almacenamiento: 500 grupos de datos.
- Exportación de documentos en el formato CSV al disco USB para su análisis.
- Interfaces estándares: Type-C (control desde ordenador principal), USB (almacenamiento de datos/captura de pantalla), interfaz de carga.
- Soporta protocolo SCPI para manejo remoto y recolección de datos.

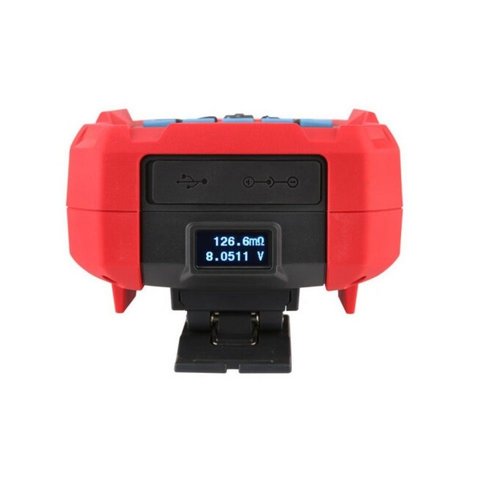

- En la faceta superior está ubicada una pantalla adicional, que permite efectuar mediciones con el aparato colgado en la correa hombrera.
- Soporta control remoto, ajuste, revisión y análisis de datos en el ordenador.
Especificaciones técnicas
Función | Rango | Resolución | Precisión | Corriente de medición | Descripción |
---|---|---|---|---|---|
Resistencia | 3 mΩ | 1 μΩ | ±0.5% rdg ±5 dgt | 150 mA | frecuencia de medición de corriente: 1 kHz±30 Hz |
30 mΩ | 10 μΩ | ||||
300 mΩ | 100 μΩ | 15 mA | |||
3 Ω | 1 mΩ | 1,.5 mA | |||
30 Ω | 10 mΩ | 150 μA | |||
Voltaje | 10 V | 100 μV | ±0.05% rdg ±5 dgt | / | |
100 V | 1 mV | ||||
Pantalla | LCD de 3.5" + OLED de 0.96" en la faceta superior | ||||
Selección del rango de mediciones | Automático y manual (resistencia y voltaje) | ||||
Calibración | Puesta a cero en todo el rango con el cortocircuito | ||||
Frecuencia de muestreo | 1 vez/s(selección manual del rango) | ||||
Alarma sónica | OFF (desactivada), OK (activada, funcionamiento normal) , NG (falla) | ||||
Función de clacificación | Tres modos: superación de límite superior de resistencia y voltaje/ superación de límite inferior de resistencia y voltaje / conformidad Resultado de clacificación: PASS y FAIL |
||||
Modo de comparación de datos | Desviación absoluta (ABS), desviación relativa (PER), lectura directa (SEQ) | ||||
Otras funciones | Bloqueo de teclado, almacemaniento en U disk, sonido de teclas, captura de pantalla, idiomas disponibles: inglés y chino | ||||
Terminal de prueba | Método de prueba en cuatro terminales | ||||
Disparador | Interno, manual y remoto | ||||
Almacenamiento | máx. 500 grupos de datos, soporta USB para copiar datos | ||||
Interfaces | Type-C (communicación), USB (almacenamiento), interfaz de carga | ||||
Software del ordenador principal | SCPI | ||||
Tiempo de carga | <5 horas | ||||
Tiempo de funcionamiento | aprox. 5 horas (con brillo de pantalla ajustado al 20%) | ||||
Potencia | 5 VA máx. | ||||
Alimentación | batería recargable de litio de 7.4 V, 2000 mAh o adaptador de red de 9 V DC, 2 A | ||||
Tiempo de precalentamiento | No menos de 15 minutos | ||||
Índice de temperatura/humedad | 18 °C ~ 28 °C, <65% RH | ||||
Condiciones ambientales de trabajo | 0 °C~40 °C, 10~80% RH | ||||
Condiciones ambientales de almacenamiento | -20 °C~60 °C, 10~90% RH | ||||
Índice de temperatura | Por encima de 28 °C,por debajo de 18 °C,cada grado aumenta precisión en 0.1* del valor especificado | ||||
Período de garantía de precisión | 12 meses | ||||
Altitud sobre el nivel del mar (trabajo) | ≤2000 m |
Manual de usuario
Descargar manual de usuario para UNI-T UT355 (en inglés).
Contenido del paquete
- Analizador de baterías UNI-T UT3550 — 1 pud.
- Adaptador de red — 1 ud.
- Funda — 1 ud.
- Correa hombrera — 1 ud.
- Cable USB Type C — 1 ud.
- Correa magnética — 1 ud.
- Sondas Kelvin — 1 juego
