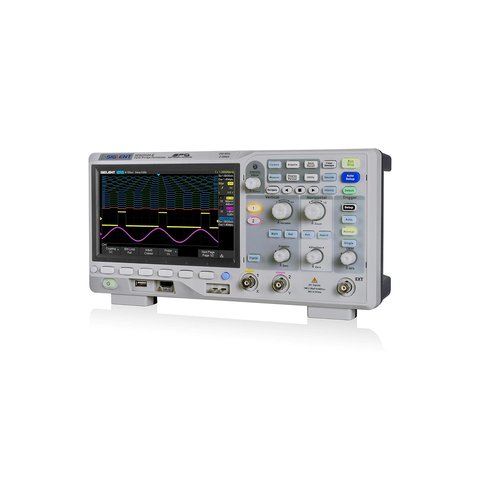

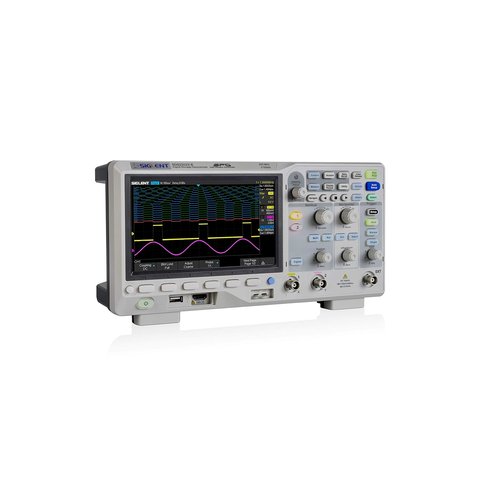

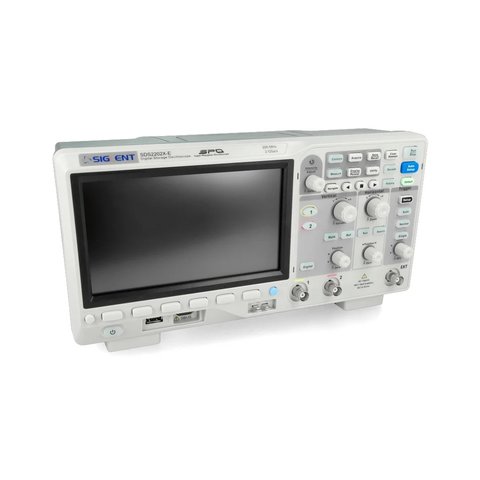

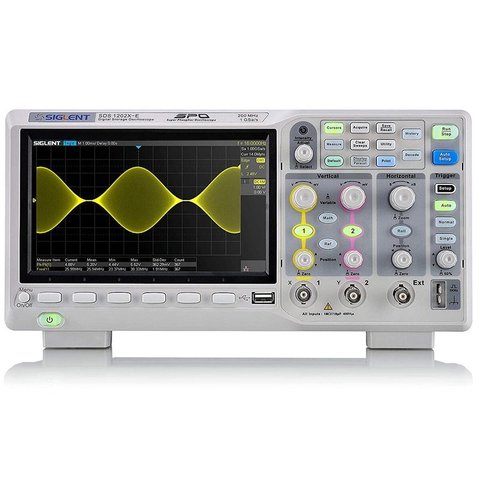

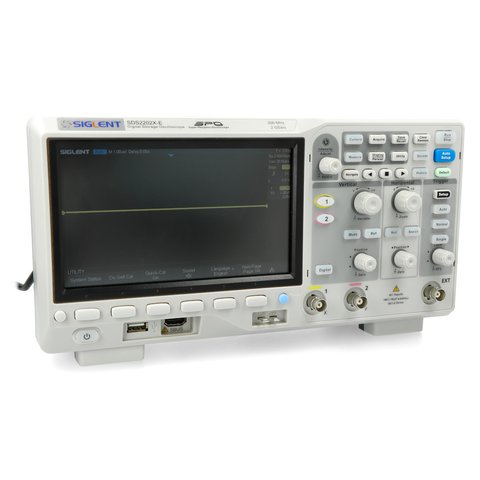

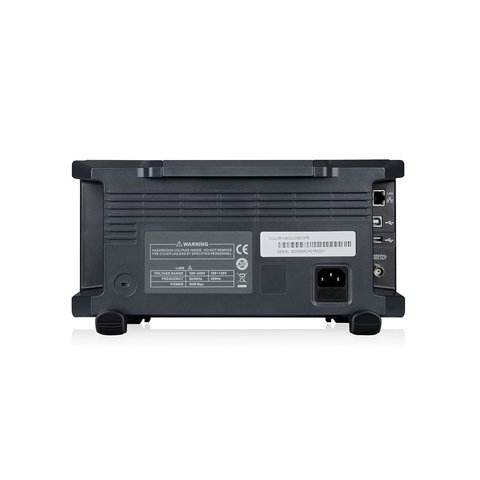

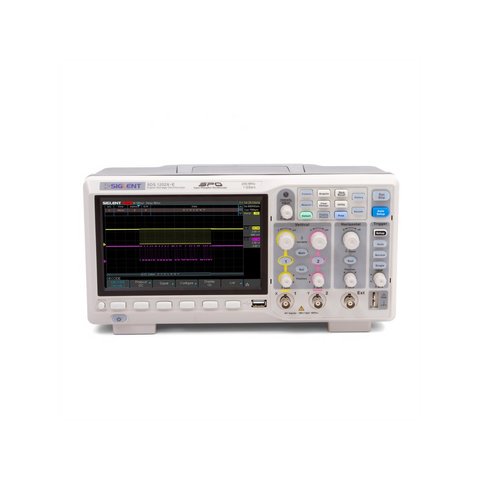

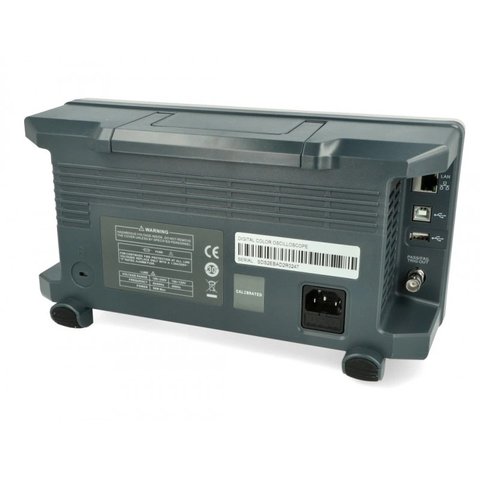

Osciloscopio de fósforo digital SIGLENT SDS2202X-E
Información general
SIGLENT SDS2202X-E es un osciloscopio de fósforo digital de 2 canales con el ancho de banda 200 MHz, frecuencia de muestreo en tiempo real 2 GSa/s, memoria de 28 MB, perteneciente a la nueva generación de osciloscopios de fósforo (SPO). Alta precisión de reproducción de señales, nivel bajo de ruidos del fondo. Rango de entrada vertical mínimo 500 μV/div, sistema digital innovadora de disparo de alta sensibilidad y nivel bajo de distorsiones, velocidad de captura de oscilogramas – 400 000 capturas/seg (modo secuencia).
Particularidades
- Frecuencia de muestreo en tiempo real hasta 2 GSa/s (1 GSa/s por canal con dos canales activos)
- Nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope)
- Memoria - hasta 28 millones de puntos
- Sistema digital de disparo
- Disparo inteligente: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
- Disparo y decodificación por el bus en serie (estándar), soporta protocolos IIC, SPI, UART, CAN, LIN
- Disparo por video, soporta HDTV
- Nivel bajo de ruidos del fondo con escala de voltajes de 500μV/div a 10V/div
- 10 tipos de combinaciones rápidas, soporta funciones Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom, Print
- Función de grabación de historial de oscilogramas (longitud máxima de grabación – 80 mil capturas)
Video
Datos técnicos
| Modelo | SDS2202X-E | SDS2352X-E |
| Ancho de banda | 200 MHz | 350 MHz |
| Frecuencia de muestreo (máx.) | 2 GSa/s | 2 GSa/s |
| Canales | 2 canales + EXT. | 2 canales + EXT. |
| Memoria (máx.) | 14 millones de puntos/canal (modo no intermitente); 28 millones de puntos/canal (modo intermitente) | |
| Velocidad de captura (máx.) | 110 000 osc/seg (modo normal), 400 000 osc/seg (modo secuencia) | |
| Tipos de disparo | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video | |
| Disparo serial (estándar) | I2C, SPI, UART, CAN, LIN | |
| Tipo de decodificación (estándar) | I2C, SPI, UART, CAN, LIN | |
| Pantalla | TFT LCD de 7" (800 x 480 píxeles) | |
| Dimensiones | 312 × 133 × 151 mm | |
| Peso | 2,6 kg | |
Información adicional
Descargar ficha de datos para SIGLENT SDS2202X-E (en inglés).
Manual de usuario
Descargar manual de usuario para SIGLENT SDS2202X-E (en inglés).

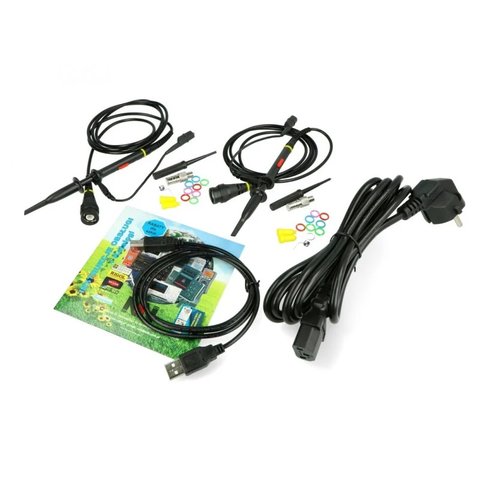

Contenido del paquete
- Osciloscopio de fósforo digital SIGLENT SDS2202X-E — 1 ud.
- Sondas pasivas — 2 uds.
- Cable USB — 1 ud.
- Cable de alimentación — 1 ud.
- Guía rápida — 1 ud.
- CD de software — 1 ud.
Diagonal de pantalla osciloscopio digital:
- 7.0" pantalla TFT
Cantidad de canales osciloscopio digital:
- De 2 canales
Banda de frecuencias osciloscopio digital:
- 200 MHz
Tipo osciloscopio digital:
- De mesa
- Fósforo
Frecuencia de muestreo osciloscopio digital:
- 2 GS/s
Capacidad de memoria osciloscopio digital:
- 28 MB
